Cambio de electrónica en HSS. Sugerencias???

14 Nov 2014 00:54 #1 por familypull


  • Mensajes: 25

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • Buenas. Me ha dado por cacharrear mi Yamaha Pacifica (con la que estoy agusto) y he pensado cambiar la electrónica y aprovechar para apuntallarla

    Como la configuración de pastillas es una HSS, los potes que trae ahora son de 500k. Uno de tono y otro de volumen.

    He pensado en hacer un circuito para las dos single con potes de 250k para tono y para volumen, con sus respectivos condensadores. Y otro circuito para la doble con potes de 500k.

    Como sólo tengo dos huecos, y como no tengo ganas de hacer agujeros en mi guitarra, pensé en comprar dos potes concéntricos. Los que he visto son de 500k/250k o d 500k/500k. De esta manera es como si tuviera cuatro potes, dos volúmenes y dos tonos.

    Que pegas le veis a esto? No habría problema o hay algo que tendría que tener en cuenta. Luego lo uno con su switch de 5 pos. Prescindiría del actual coil split, pero lo cierto es que no lo uso mucho.

    Todo esto viene a que me han regalado un juego de pastillas Alnico II de GFS y ya que las cambio, voy a hacer un upgrade general de electrónica.

    Acepto sugerencias o nuevas propuestas de cableado o valores de potes.

    Muchas gracias


    Enviado desde mi sofá!

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.



    15 Nov 2014 21:59 #2 por Ret


  • Mensajes: 83

  • Género: Hombre
  • Fecha de Nacimiento: Desconocido
  • Me interesa este tema. Estaré atento. Yo también cambie hace poco las pastillas de mi Yamaha por unas alnico II de GFS, pero no me atreví a tocar nada más de la electrónica. A ver que dicen los cracks, que después de leer el tema del pedal muñón se ve que por aquí hay bastantes.
    Enviado con dos danones unidos con un hilo usando Tapatalk :p

    Mi ultima "ñapa": montaje del pedal muñón MKPK 3FX.

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    15 Nov 2014 22:27 #3 por nimgwaith


  • Mensajes: 159

  • Género: Hombre
  • Fecha de Nacimiento: 04 Dic 1969
  • Por cierto, ¿qué es apantallar una guitarra? Disculpad mi ignorancia.

    Mi material:
    1.- Española - Alcántara "Gran Estudio"
    2.- Eléctrica - Samick SG-450WR
    3.- Acústica - Takamine GD30CE BLK
    4.- Ampli Fender Mustang I V.2

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    15 Nov 2014 22:43 #4 por 19SRV75


  • Mensajes: 9799

  • Género: Hombre
  • Fecha de Nacimiento: Desconocido
  • Hola...mira este video y te quedara claro el tema... ;)

    a proposito...el colega que inicio el tema...ver por favor el post con chincheta al inicio de esta sección...estan TODOS los cableados etc de todo tipo de guitarra!..Saludos... ;)

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    15 Nov 2014 23:29 - 15 Nov 2014 23:29 #5 por Sanxzz


  • Mensajes: 284

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • Sin coil-split????????? :unsure:
    Es broma, esto es muy personal. Yo lo uso muy a menudo y ya no sabría vivir sin ello :P

    Me mola la idea, soy muy de poner el máximo de botoncitos para conseguir el máximo de sonidos posibles sin tener que gastarme dinero en una guitarra nueva, así que me mola mucho la idea. (sin ir más allá, mi guitarra es ésta, que asusta un poco con tantos botones)

    No sabía lo de los potes concéntricos, me lo acabas de descubrir :lol:

    Por lo demás, te recomiendo que no escatimes en los potes... Si los vas a cambiar, cámbialos por unos buenos de verdad. Se nota la diferencia.

    Si lo vas a hacer tú, mira también que los potes entren en la guitarra, o tendrás que ampliar el agujero (en el golpeador es delicado) y es mejor que tengas las herramientas para ello antes de tener desmontada la guitarra, vaya :P
    Última Edición: 15 Nov 2014 23:29 por Sanxzz.

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.



    15 Nov 2014 23:29 #6 por familypull


  • Mensajes: 25

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • 19SRV75 escribió: Hola...mira este video y te quedara claro el tema... ;)


    a proposito...el colega que inicio el tema...ver por favor el post con chincheta al inicio de esta sección...estan TODOS los cableados etc de todo tipo de guitarra!..Saludos... ;)

    gracias.

    La verdad que por más que busco, no he encontrado en ningún sitio un cableado que suponga 3 pastis (2 single y una Hum) con un selector de 5 posiciones y dos potes de volumen y dos de tono.

    Lo mas parecido es el cableado con 3 potes, dos de tono más un volumen o dos de volumen y un tono.
    Me gustaría hacer ese cableado, ya que da mucha versatilidad. Tengo una SG y la verdad, da un juego terrible ( y eso es con sólo dos pastis)

    En fin, si encontráis ese cableado, os lo agradecería. Si no, se aceptan sugerencias para que montaje hacer.

    Gracias


    Enviado desde mi sofá!

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    16 Nov 2014 01:06 - 16 Nov 2014 13:07 #7 por Sanxzz


  • Mensajes: 284

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido

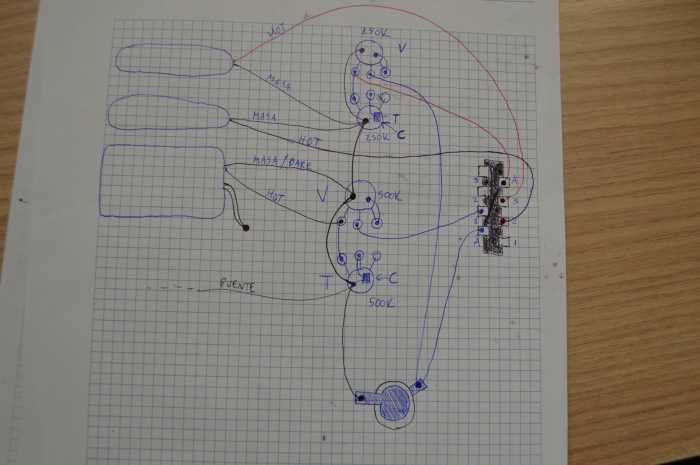

  • Lo he hecho en plan deprisa, así que no sé cómo funcionará.
    :unsure:

    El de volumen es el que no tiene el condensador (C), (ese cuadrado azul del medio del pote). Las soldaduras son los puntos gordos. La forma indefinida en azul es el jack. Las dos patillas "A" del switch NO están conectadas entre sí.

    He separado los dos circuitos, el de la izquierda conectaría la humbucker a la salida en las posiciones 1 y 2 y el de la derecha conectaría la pastilla del medio a su volumen en las posiciones 2, 3 y 4, y la del mástil en las posiciones 4 y 5.
    Según lo que he pensado, si no conecto las simples a su volumen, no dan señal, al igual que pasaría si no conecto la humbucker a la salida.

    Los cables, el color depende de la pastilla, dato que desconozco, pero que viene con la pastilla. Lo único que hay que ver es cuál es el de masa en la humbucker (en Seymour Duncan sería el verde) y cuales los dos que conectarían las dos bobinas (blanco y rojo en Seymour) y el otro sería el vivo.
    Otra cosa a tener en cuenta en cuanto a los cables de las single sería la polaridad de la humbucker, para que no quedaran fuera de fase.

    Ahora: este diseño lo he hecho rápido, me lo voy a pensar estos días, así que seguramente tenga MUCHAS cosas MUY mal (pero ver abominaciones despierta a los expertos, y por algo se empieza :P )

    La primera para los masters de la electrónica: ¿los dos tonos afectarían a todas las pastillas tal como lo he puesto? Desconozco la respuesta por el momento, si alguien la sabe antes de que la saque yo, adelante xD

    Los volúmenes: tal como lo he puesto, ¿petaría la señal en algún momento? ¿O por pura potra funcionaría bien? :P

    El esquema de switch que he usado es éste: dlnmh9ip6v2uc.cloudfront.net/datasheets/...eral/explain5way.jpg
    Y el orden de las patillas, con el nombre que les he dado, sería: 321A-A321, donde las 4 primeras serían las que he pintado a la izquierda y las otras 4, las de la derecha.
    Adjuntos:
    Última Edición: 16 Nov 2014 13:07 por Sanxzz.
    El siguiente usuario dijo gracias: familypull, MakaPaka, Ret

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    16 Nov 2014 20:03 #8 por familypull


  • Mensajes: 25

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • Sanxzz escribió:



    Lo he hecho en plan deprisa, así que no sé cómo funcionará.
    :unsure:

    El de volumen es el que no tiene el condensador (C), (ese cuadrado azul del medio del pote). Las soldaduras son los puntos gordos. La forma indefinida en azul es el jack. Las dos patillas "A" del switch NO están conectadas entre sí.

    He separado los dos circuitos, el de la izquierda conectaría la humbucker a la salida en las posiciones 1 y 2 y el de la derecha conectaría la pastilla del medio a su volumen en las posiciones 2, 3 y 4, y la del mástil en las posiciones 4 y 5.
    Según lo que he pensado, si no conecto las simples a su volumen, no dan señal, al igual que pasaría si no conecto la humbucker a la salida.

    Los cables, el color depende de la pastilla, dato que desconozco, pero que viene con la pastilla. Lo único que hay que ver es cuál es el de masa en la humbucker (en Seymour Duncan sería el verde) y cuales los dos que conectarían las dos bobinas (blanco y rojo en Seymour) y el otro sería el vivo.
    Otra cosa a tener en cuenta en cuanto a los cables de las single sería la polaridad de la humbucker, para que no quedaran fuera de fase.

    Ahora: este diseño lo he hecho rápido, me lo voy a pensar estos días, así que seguramente tenga MUCHAS cosas MUY mal (pero ver abominaciones despierta a los expertos, y por algo se empieza :P )

    La primera para los masters de la electrónica: ¿los dos tonos afectarían a todas las pastillas tal como lo he puesto? Desconozco la respuesta por el momento, si alguien la sabe antes de que la saque yo, adelante xD

    Los volúmenes: tal como lo he puesto, ¿petaría la señal en algún momento? ¿O por pura potra funcionaría bien? :P

    El esquema de switch que he usado es éste: dlnmh9ip6v2uc.cloudfront.net/datasheets/...eral/explain5way.jpg
    Y el orden de las patillas, con el nombre que les he dado, sería: 321A-A321, donde las 4 primeras serían las que he pintado a la izquierda y las otras 4, las de la derecha.


    Vaya currada.

    La verdad, la duda la tengo como interactúan a las posiciones 2 prinicipalmente. Ya que ahí entran en juego la single y la Hum, y la,duda es como actúan los 4 potes, ya que en ese punto los 4 actúan. No obstante, como tengo un juego de pastillas fuera, es cuestión de probarlo

    De todos modos, a ver que dicen los expertos... Aunque tu eres todo un pro de los esquemas!



    Enviado desde mi sofá!

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    16 Nov 2014 20:59 #9 por Sanxzz


  • Mensajes: 284

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • familypull escribió: Vaya currada.

    La verdad, la duda la tengo como interactúan a las posiciones 2 prinicipalmente. Ya que ahí entran en juego la single y la Hum, y la,duda es como actúan los 4 potes, ya que en ese punto los 4 actúan. No obstante, como tengo un juego de pastillas fuera, es cuestión de probarlo

    De todos modos, a ver que dicen los expertos... Aunque tu eres todo un pro de los esquemas!


    En teoría la señal de salida de la humbucker y de la single sólo se diferenciaría en amplitud, ya que no se modifica su fase en el circuito (menos con el control de tono, pero es una modificación que se ha comprobado que funciona). Y la diferencia en amplitud no debería dar problemas a nivel de funcionamiento, ya que se produce casi siempre entre single y humbucker.

    A nivel de sonido: el de 250k "restaría" algo de volumen a la single con respecto a lo que estás acostumbrado, mientras que el de 500k haría que la humbucker sonara como lo hace normalmente. El nivel de la single ya es de por sí más bajo que el de la humbucker, así que podría darse el caso de que casi no oyeras la single.

    Claro que eso se podría solucionar en cierta medida con la altura de las pastillas, subiendo la single y si no es suficiente, bajando la humbucker.

    También creo que podrías conseguir el mismo efecto que hacen los potes de 250k bajando un poco el volumen en uno de 500k. Ten en cuenta que un pote de 500k varía su resistencia entre 0 y 500k, así que puede valer 250 en la posición correcta.

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    16 Nov 2014 22:40 #10 por familypull


  • Mensajes: 25

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • Sanxzz escribió:

    familypull escribió: Vaya currada.

    La verdad, la duda la tengo como interactúan a las posiciones 2 prinicipalmente. Ya que ahí entran en juego la single y la Hum, y la,duda es como actúan los 4 potes, ya que en ese punto los 4 actúan. No obstante, como tengo un juego de pastillas fuera, es cuestión de probarlo

    De todos modos, a ver que dicen los expertos... Aunque tu eres todo un pro de los esquemas!


    En teoría la señal de salida de la humbucker y de la single sólo se diferenciaría en amplitud, ya que no se modifica su fase en el circuito (menos con el control de tono, pero es una modificación que se ha comprobado que funciona). Y la diferencia en amplitud no debería dar problemas a nivel de funcionamiento, ya que se produce casi siempre entre single y humbucker.

    A nivel de sonido: el de 250k "restaría" algo de volumen a la single con respecto a lo que estás acostumbrado, mientras que el de 500k haría que la humbucker sonara como lo hace normalmente. El nivel de la single ya es de por sí más bajo que el de la humbucker, así que podría darse el caso de que casi no oyeras la single.

    Claro que eso se podría solucionar en cierta medida con la altura de las pastillas, subiendo la single y si no es suficiente, bajando la humbucker.

    También creo que podrías conseguir el mismo efecto que hacen los potes de 250k bajando un poco el volumen en uno de 500k. Ten en cuenta que un pote de 500k varía su resistencia entre 0 y 500k, así que puede valer 250 en la posición correcta.


    Genial

    De todos modos por norma general lo que más uso es la posición de la Hum, y luego mástil y mástil con medio.

    Que la posición puente más medio me suene regular, me da un poco igual.

    Lo cierto es que ahora mismo lo he puesto todo con potes de 500k y no me desagrada, algo de brillo en las single para mi gusto, pero nada que no se pueda arreglar con un eq.

    Pero la verdad, la opción de tener control de tono y de volume independiente para alas single y para la doble, me parece buena idea. De ese modo uso potes de 500k con su condensador de 0,22 para la doble y potes de 250k para la single con su condensador de 0,47. Y usando potes concéntricos, asunto arreglado sin hacer agujeros nuevos en mi guitarra. ( los potes van en el cuerpo, no en el golpeador,)

    Gracias, de todos modos, sigo aceptando sugerencias para la electrónica. Si creéis que es una pérdida de tiempo y es mejor colocar un pote de volumen y uno de tono de alguna manera concreta para todas las pastillas, mejor


    Enviado desde mi sofá!
