quien sabe sobre circuito eléctrico y pastillas...
10 Ene 2012 05:35 #1
por DanielAndres
Mensajes:
12
Género:
Hombre
Fecha de Nacimiento:
Desconocido
- DanielAndres
- Autor del tema
- Fuera de línea
Hola a todos de nuevo, tenia otra cuenta aquí pero se me cerro junto al msn que usaba en ese entonces y ps sin mas historia tengo una pequeña (gran) DUDA sobre mis pastillas.
No se si sea yo pero creo tener problemas de tierra, Es una les paul de los 60 que le quite a mi abuelo no se la marca ya que no traía y mi abuelo no recuerda, lo cierto es que pensé y asumí era mi ampli o el cable pero al tener el rato en las fechas pasadas invite a un par de amigos a tocar y probé sus cables y sus amplis y resulto que sigo teniendo el mismo problema. Es el típico ruidito grr (no se si entienden ) pero al posar mis dedos en las cuerdas se quita igual pasa si pongo un dedo en el puente y en las pastillas que son las típicas en una les paul.
Ahora como la guitarra estaba algo golpeadita por el tiempo tanto así que acabe por quitarle la pintura y bla bla bla, luego de eso para darle la capa final que es la nitrocelulosa no tuve otra opción de retirar las pastillas y al tenerlas fuera tuve la loca idea de desarmar cuidadosamente las cajeticas esas y me di cuenta que eran single coil, no me importo...!!! lo que vi extraño fueron los tres cables sobresalientes que dos venían directo de las bobinas y uno soldado al cajetin, supuse era el tierra pero vi el circuito y estaba el Rojo que da a las paticas del potenciometro y el verde y el negro juntos al exterior del potenciometro. ahora no se si es que el verde que esta soldado al cajetin y el rojo van juntos y el negro va al exterior del poten y que cuando le mande a cambiar los potenciometros ya desgastados fueron cambiados y eso es lo que me dal el GRRR y tambien algo que se me paso mecionar que es mas notorio al presionar el pedal DS-1 y no se si sea lo mismo es que al retirar los dedos da otro ruidito y golpeo las cuerdas al aire y suena pero algo como si bajara el volumen y otra cosa al bajar el volumen por completo vuelve el GRRR pero mas alto que nunca...
a ver que dicen ustedes amigos muñones y a ver si me pueden ayudar antes de volver a montar las pastillas en su lugar
SALUDOS

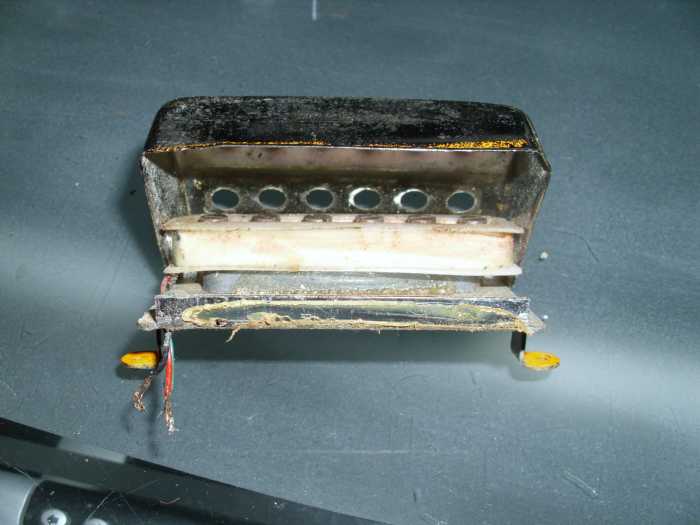

P.D: la foto no es muy clara pero ahí va...
No se si sea yo pero creo tener problemas de tierra, Es una les paul de los 60 que le quite a mi abuelo no se la marca ya que no traía y mi abuelo no recuerda, lo cierto es que pensé y asumí era mi ampli o el cable pero al tener el rato en las fechas pasadas invite a un par de amigos a tocar y probé sus cables y sus amplis y resulto que sigo teniendo el mismo problema. Es el típico ruidito grr (no se si entienden ) pero al posar mis dedos en las cuerdas se quita igual pasa si pongo un dedo en el puente y en las pastillas que son las típicas en una les paul.
Ahora como la guitarra estaba algo golpeadita por el tiempo tanto así que acabe por quitarle la pintura y bla bla bla, luego de eso para darle la capa final que es la nitrocelulosa no tuve otra opción de retirar las pastillas y al tenerlas fuera tuve la loca idea de desarmar cuidadosamente las cajeticas esas y me di cuenta que eran single coil, no me importo...!!! lo que vi extraño fueron los tres cables sobresalientes que dos venían directo de las bobinas y uno soldado al cajetin, supuse era el tierra pero vi el circuito y estaba el Rojo que da a las paticas del potenciometro y el verde y el negro juntos al exterior del potenciometro. ahora no se si es que el verde que esta soldado al cajetin y el rojo van juntos y el negro va al exterior del poten y que cuando le mande a cambiar los potenciometros ya desgastados fueron cambiados y eso es lo que me dal el GRRR y tambien algo que se me paso mecionar que es mas notorio al presionar el pedal DS-1 y no se si sea lo mismo es que al retirar los dedos da otro ruidito y golpeo las cuerdas al aire y suena pero algo como si bajara el volumen y otra cosa al bajar el volumen por completo vuelve el GRRR pero mas alto que nunca...
a ver que dicen ustedes amigos muñones y a ver si me pueden ayudar antes de volver a montar las pastillas en su lugar
SALUDOS
P.D: la foto no es muy clara pero ahí va...
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
10 Ene 2012 14:28 #2
por Vexeta
Respuesta de Vexeta sobre el tema Re: quien sabe sobre circuito eléctrico y pastillas...
Apantallala. Con aluminio o cobre, se hace una "jaula" alrededor de la electrónica. Sería recomendable rehacer la electronica con cable apantallado, dejando las pastilas como estan
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
10 Ene 2012 17:12 #3
por DanielAndres
Mensajes:
12
Género:
Hombre
Fecha de Nacimiento:
Desconocido
- DanielAndres
- Autor del tema
- Fuera de línea
Respuesta de DanielAndres sobre el tema Re: quien sabe sobre circuito eléctrico y pastillas...
Oye gracias creo haber visto eso en algún sitio... así que para eso sirve ese recubrimiento...? bueno, puedo usar el mismo "papel" de aluminio que se usa en la cocina...? y ps un pregunta mas...? ese cable apantallado como es...?
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
10 Ene 2012 19:32 #4
por juani
Respuesta de juani sobre el tema Re: quien sabe sobre circuito eléctrico y pastillas...
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
10 Ene 2012 21:29 #5
por DanielAndres
Mensajes:
12
Género:
Hombre
Fecha de Nacimiento:
Desconocido
- DanielAndres
- Autor del tema
- Fuera de línea
Respuesta de DanielAndres sobre el tema Re: quien sabe sobre circuito eléctrico y pastillas...
Gracias juani mucha ayuda
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
10 Ene 2012 22:12 #6
por Tucos
Respuesta de Tucos sobre el tema Re: quien sabe sobre circuito eléctrico y pastillas...
esa quitarra lo que necesita es un repaso general de cables y soldaduras ,si te mete ruido con volumen a cero puede ser un cable en mal estado o el condensador de tono tambien mal ,si la pastilla solo tiene dos cables ,no te preocupes uno a masa y el otro al conmutador de pastillas .
no solucionaras nada apantallando huecos o poniendo cables apantallados ,si no saneas todo el circuito antes.
saludos
no solucionaras nada apantallando huecos o poniendo cables apantallados ,si no saneas todo el circuito antes.
saludos
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
10 Ene 2012 22:13 #7
por musicona
Respuesta de musicona sobre el tema Re: quien sabe sobre circuito eléctrico y pastillas...
Te dejo un enlace sobre pastillas.....si tienes dudas, pregunta
www.rockandrollparamunones.com/guitarra/...exiones-de-pastillas
www.rockandrollparamunones.com/guitarra/...exiones-de-pastillas
