cambiando la electronica a una epi les paul (fotos

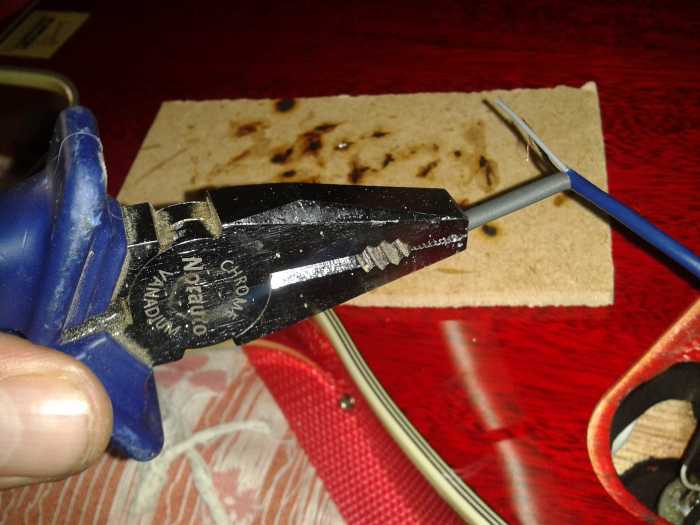

para evitar contactos una vez todo montado, siempre que pude al cable de masa lo cubri con tubo de goma termoretractil.

Ya todo dispuesto para colocar en el hueco, me surge un imprevisto. He de confesar que me hice "caquita", y estuve por dejarlo todo como estaba.

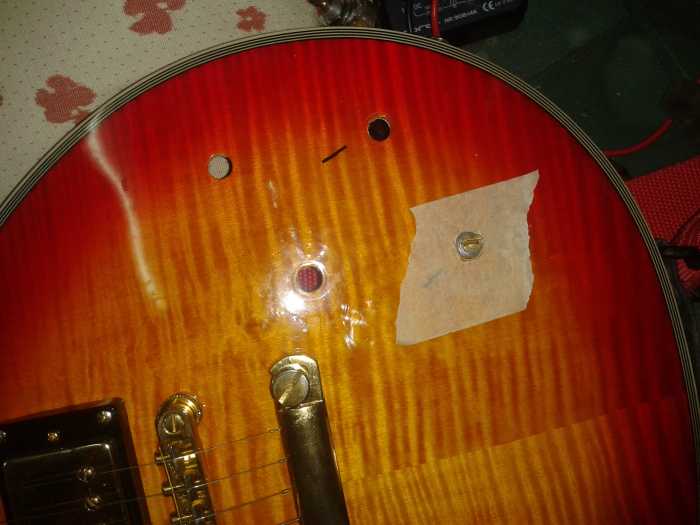

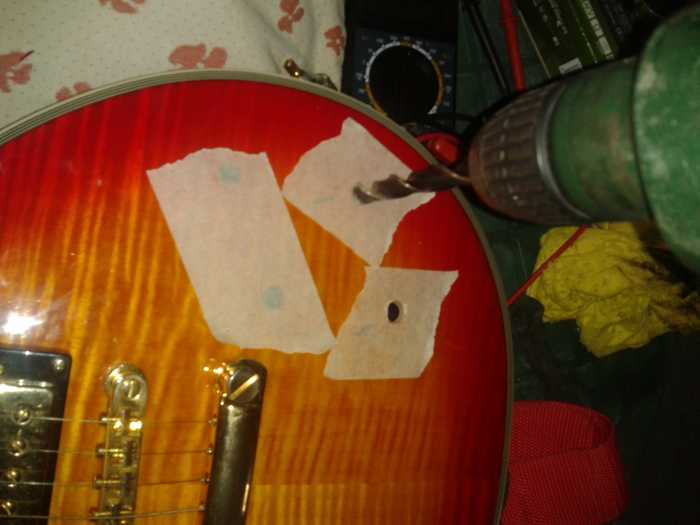

El grosor de la tuerca de los nuevos potes era mayor al de los viejos, por lo que si queria montar los nuevos, tendria que hacer los agujeros mas grandes. Despues de medir y pensarmelo, como era solo un milimetro mas ancho, me arme de valor, coji una broca del 10 y a taladrar.




Utilice la cinta de carretero para evitar que saltase la pintura de la guitarra.

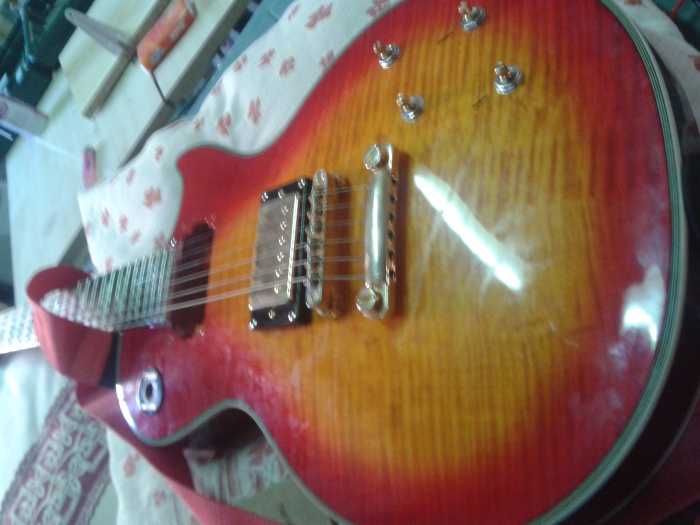

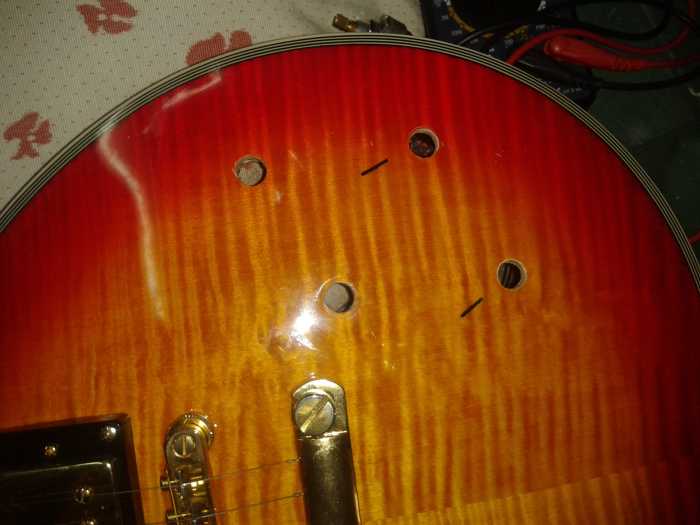

agujeros hechos y sin liarla. Trankilo me quede.

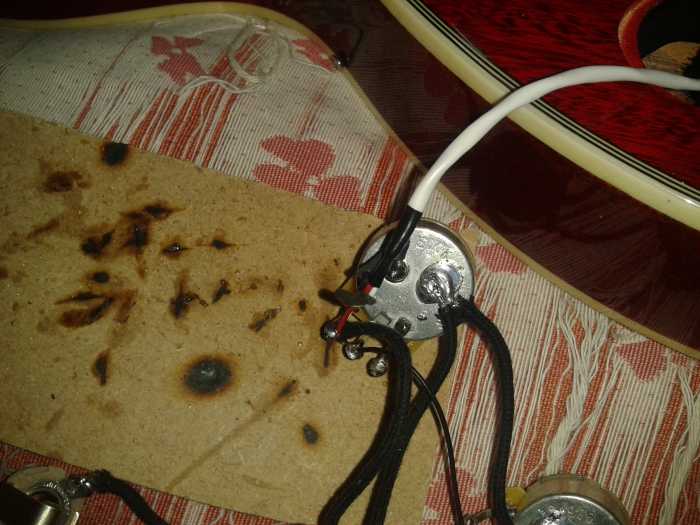

pues a montarlo todo y soldar los cables de las pastillas

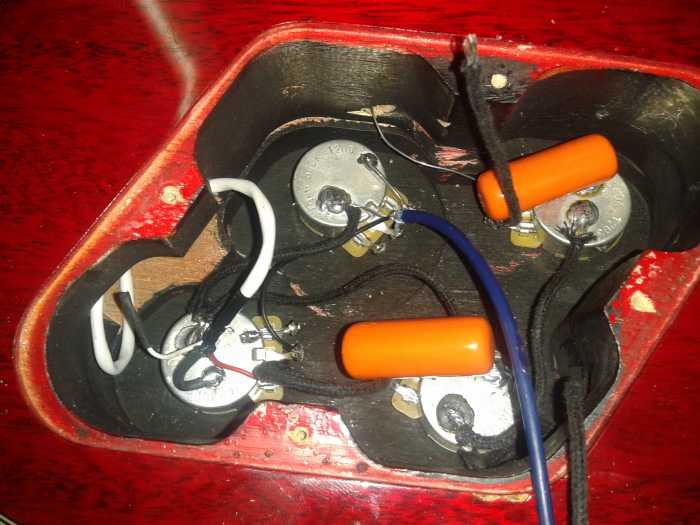

soldamos las pastillas, mejor dicho los cables de las pastillas

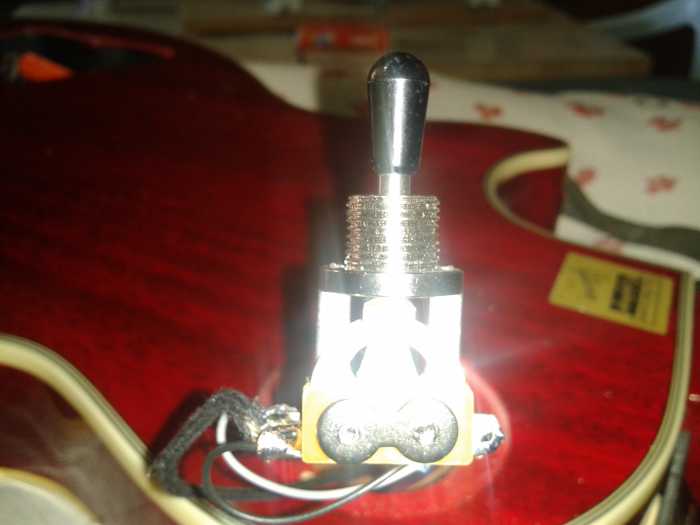

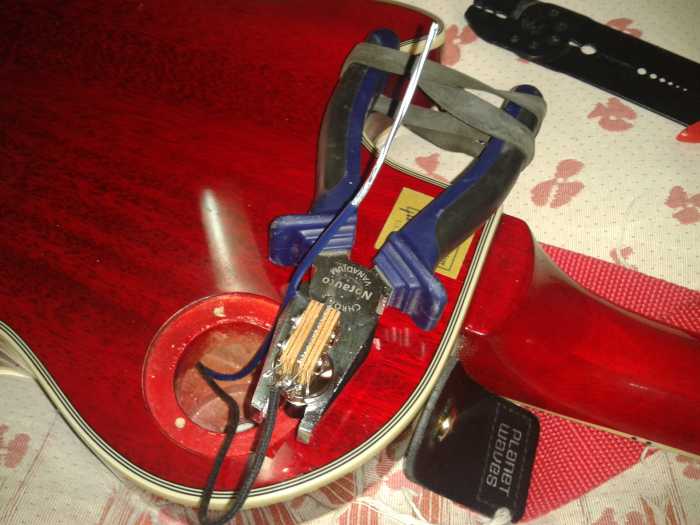

ponemos el selector de pastillas

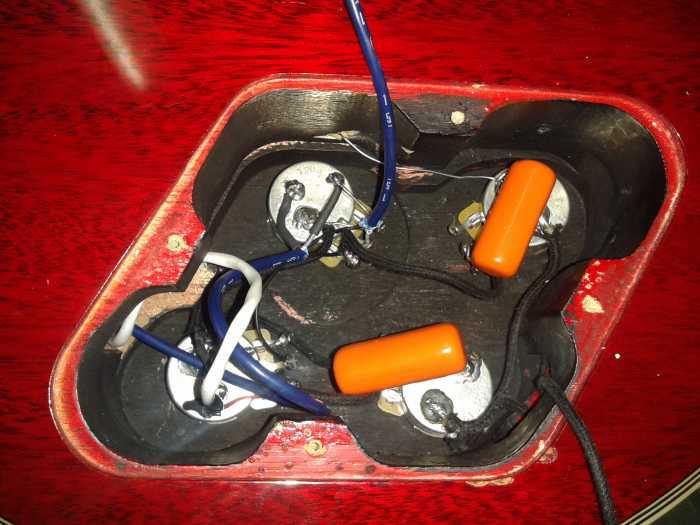

y todo terminado, a falta de poner los botones de los potes y las tapas de atras

Tras esto la enchufe un poco para ver a priori si todo funcionaba, y "coño", funciona

Por lo pronto, sin hacerle una prueba a fondo, mañana sabado sera, creo que ha merecido la pena el gasto y el tiempo invertido en el proyecto. Lo primero que he notado es que los acoples han desaparecido, y hay que darle mucha chicha a los pedales y ampli para que acople. Mañana lo vere y probare mas a fondo.

y sobre todo lo bien que me lo he pasao joder, que es de lo que se trata.

Espero que esto le sirva a alguien, sobre todo a aquellos que no se atreven a meterle mano a sus guitarras. Si yo he podido, vosotros tambien. Solo hace falta informarse, herramientas adecuadas y lanzarse.

Buen trabajo y a disfrutarla.
Lo de los condensadores mas grandes de tamaño es por el voltaje,total no te influye en el sonido (en este caso)
Ahh y muy buenas soldaduras,eres to un profesional

Las pastillas humbucker estan compuestas de dos bobinas, cada bobina tiene dos cables, mas uno de masa, con una pastila humbucker normalmente puedes hacer varios tipos de conexiones, serie, paralelo, en fase y fuera de fase, si solo tiene tres cables , serian entrada de bobina, salida de boina y masa de la pastilla, los otros dos cables no los ves, estan en interior de la pastilla, realizando alguno de los tipos de conexiones....los manitas pueden sacar esos cables y realizar cualquier tipo de conexión
Edito....perdona, no te felicité por el trabajo bien realizado
