Reconfiguración de circuito activo de una S-500
15 Nov 2012 00:51 - 15 Nov 2012 02:22 #1
por DiVerso
Más no es mejor, mejor es mejor.
Reconfiguración de circuito activo de una S-500 Publicado por DiVerso
Tengo una
Epiphone S-500
(de 1988) con cuepo de strato a la que le puse hace tiempo una
Shadow SH EQ5
en el puente.
La Shadow amplifica y permite ecualizar todas las pastillas (las otras dos son las single originales) y puedo usarla como humbucker y como single.
Para su instalación eliminamos un potenciómetro de volumen (el más alto) y en su lugar el luthier me puso los dos switches que traía la Shadow, uno para usar el circuito activo/pasivo y el otro para usarla como single/humbucker.
Tengo previsto sustituir el resto de pastillas, la de medios por que es una castaña infumable y la del mástil para poner una humbucker con formato single.

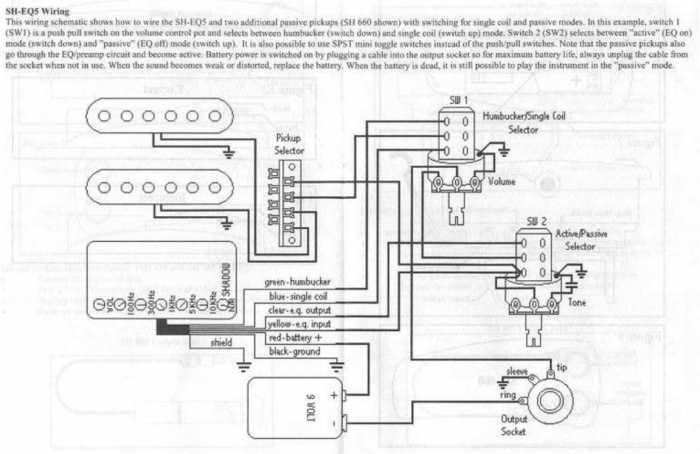

Este es el esquema de instalación de la SH EQ5:
Harto de tropezar con los switches he decidido quitarlos. La idea es poner en su sitio tres potenciómetros de tipo push (de los de botón, no de los de push/pull) y darles las siguientes funciones (de arriba a abajo):
1.- Volumen / Circuito activo/pasivo
2.- Tono de la pastilla de medios / switch single/humbacker de la EQ5
3.- Tono de la pastilla del mástil / switch single/humbacker de la pastilla del mástil
Hasta aquí puede parecer que lo tengo todo muy claro pero no es así:
- ¿Puedo realizar esta configuración?
- ¿Me resultará más cómodo cambiar la relación entre potenciómetros y switches?
- ¿Sacaríais la pila fuera con un accesorio de este tipo ? ¿Quizá mejor hacerle un hueco y ponerle una tapa por detras? Cambiar la pila sin quitar las cuerdas es toda una aventura.
- ¿Me permitirían los potenciómetros de tono ecualizar las pastillas cuando active el circuito? ¿Antes o después de la ecualización de la EQ5?
Agradezco cualquier respuesta y/o sugerencia al respecto.
Gracias.
La Shadow amplifica y permite ecualizar todas las pastillas (las otras dos son las single originales) y puedo usarla como humbucker y como single.
Para su instalación eliminamos un potenciómetro de volumen (el más alto) y en su lugar el luthier me puso los dos switches que traía la Shadow, uno para usar el circuito activo/pasivo y el otro para usarla como single/humbucker.
Tengo previsto sustituir el resto de pastillas, la de medios por que es una castaña infumable y la del mástil para poner una humbucker con formato single.
Este es el esquema de instalación de la SH EQ5:
Harto de tropezar con los switches he decidido quitarlos. La idea es poner en su sitio tres potenciómetros de tipo push (de los de botón, no de los de push/pull) y darles las siguientes funciones (de arriba a abajo):
1.- Volumen / Circuito activo/pasivo
2.- Tono de la pastilla de medios / switch single/humbacker de la EQ5
3.- Tono de la pastilla del mástil / switch single/humbacker de la pastilla del mástil
Hasta aquí puede parecer que lo tengo todo muy claro pero no es así:
- ¿Puedo realizar esta configuración?
- ¿Me resultará más cómodo cambiar la relación entre potenciómetros y switches?
- ¿Sacaríais la pila fuera con un accesorio de este tipo ? ¿Quizá mejor hacerle un hueco y ponerle una tapa por detras? Cambiar la pila sin quitar las cuerdas es toda una aventura.
- ¿Me permitirían los potenciómetros de tono ecualizar las pastillas cuando active el circuito? ¿Antes o después de la ecualización de la EQ5?
Agradezco cualquier respuesta y/o sugerencia al respecto.
Gracias.
Más no es mejor, mejor es mejor.
Última Edición: 15 Nov 2012 02:22 por DiVerso.
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
15 Nov 2012 16:52 #2
por musicona
Respuesta de musicona sobre el tema Reconfiguración de circuito activo de una S-500
Creo que se puede hacer de todo con las pastillas ...pero al combinar activas con pasivas hay que tener dos circuitos diferentes...uno para activas y otro para pasivas..
la pila ...el lugar ideal es un hueco con tapa
la pila ...el lugar ideal es un hueco con tapa
El siguiente usuario dijo gracias: DiVerso
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
15 Nov 2012 17:02 #3
por DiVerso
Más no es mejor, mejor es mejor.
Respuesta de DiVerso sobre el tema Reconfiguración de circuito activo de una S-500
Gracia musicona.
En realidad ya tengo todas las pastillas de forma que al activar la Shadow puedo utilizar cualquier pastilla como activa (ecualizarla y usar la puerta de ruido) y para utilizarla como pasiva solo tengo que desactivarla.
¿Crees que esto afecta al sonido del resto de pastillas como pasivas?
Saludos.
PD: Voy a pasarme por el luthier y le comento la idea a ver qué me dice.
En realidad ya tengo todas las pastillas de forma que al activar la Shadow puedo utilizar cualquier pastilla como activa (ecualizarla y usar la puerta de ruido) y para utilizarla como pasiva solo tengo que desactivarla.
¿Crees que esto afecta al sonido del resto de pastillas como pasivas?
Saludos.
PD: Voy a pasarme por el luthier y le comento la idea a ver qué me dice.
Más no es mejor, mejor es mejor.
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
18 Nov 2012 12:36 #4
por DiVerso
Más no es mejor, mejor es mejor.
Respuesta de DiVerso sobre el tema Reconfiguración de circuito activo de una S-500
Bueno, pues parece que sí puedo hacerlo todo.
Además, a sugerencia del luthier puedo simplificar el tema usando sólo dos potes: el de volumen para activar el circuito y el de tono para humbackear las dos pastillas.
Saludos.
Además, a sugerencia del luthier puedo simplificar el tema usando sólo dos potes: el de volumen para activar el circuito y el de tono para humbackear las dos pastillas.
Saludos.
Más no es mejor, mejor es mejor.
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
