cables pastilla rotos..

Holass, y perdonar si me enrollo mucho. Pongo unas fotos
Hace días que guarde la guitarrilla en su estuche con todo ok y hoy la enchufe y no iba la pastilla del mástil. Que menos que curioso,sin haber dado ni un mal golpe ni nada y habiéndola guardado en buen funcionamiento.... Bueno:

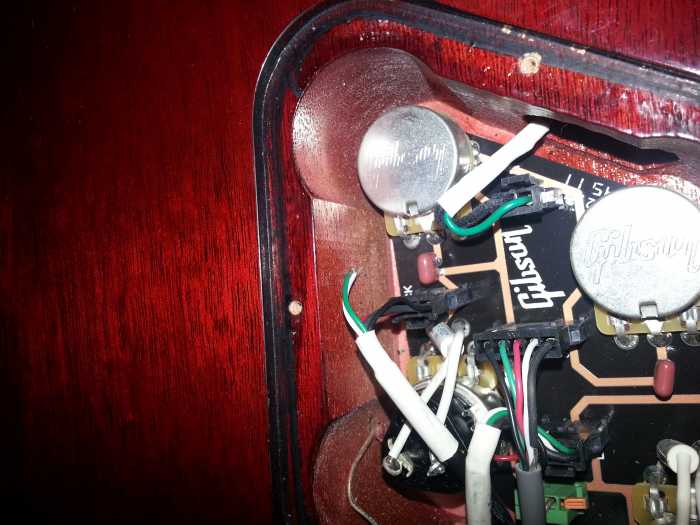

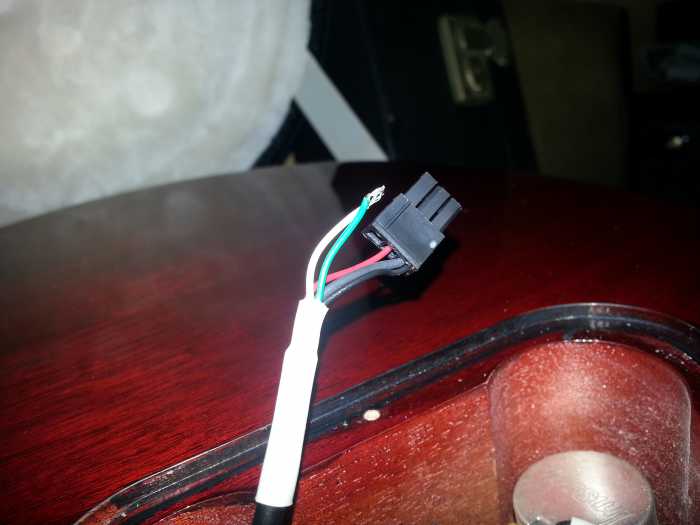

Saco la tapa y me aparecen dos cables sueltos! (en las fotos están juntos porque los había tocado y movido pero estaban cada uno por su lado), al lio:

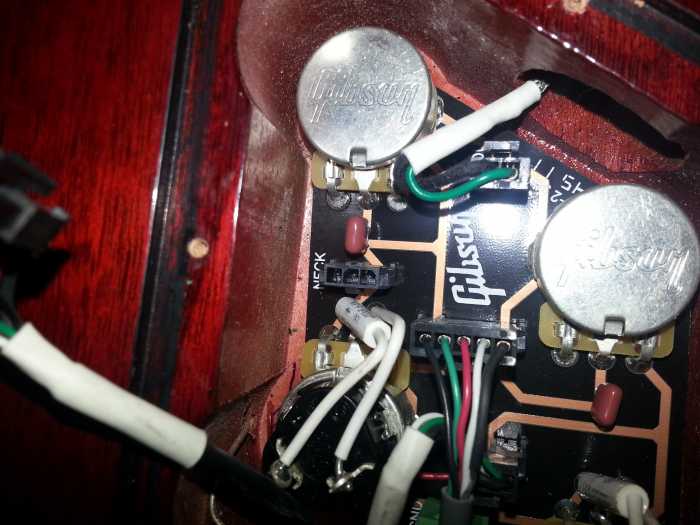

No se donde van, bueno, obviamente al conector, pero no encuentro un mal diagrama aclaratorio o foto donde salga este tipo de conector, de pines de 5 la gana,con cada cable en uno, pero este es de 3 y lleva varios unidos.
Quizas me responda solo, al dar por echo, que los dos van empalmados juntos al pin del conector vacio, pero me da "noseque" hacerlo a intuición o si puede llevar riesgo ponerlos y sacuda algún pedo mal dado. No consigo ni con lupa ver si hay algun rastro de algún filamento de cable que me diga que esta arrancado de otro o del vacio... (estoy aparte muy cegato)
¿Puedo probar ponerlos sin cargarme algo? O si alguno tiene visto este conector que sepa si van juntos...
Cualquier info me seria util, que no quiero hacer nada asi calentito con el **** montador
Ap... es una LP Estudio 2013 con Push/Pull
Gracias de antemano.
PD: de luthieres nada, que tengo martillo y escarpe

Hola,
Si las pastillas son pasivas, no puedes romper nada por ir probando. Como mucho, no funcionará.
Si son activas, cuidado.
No tengo ni idea de cómo se cablea tu guitarra, pero eso tiene una pinta brutal de que van juntos y en el hueco que queda en ese conector. Fíjate que el otro extremo del conector también lleva dos cables. Y el cable que viene de la otra pastilla, la del puente (el otro que tiene un forro blanco), tiene dos cables en cada extremo, y uno solo en el centro.

Se ve mejor la conexión de la del puente en esta foto: www.planetz.com/wp-content/uploads/2014/07/IMG_04911.jpg

Lo complicado va a ser, si no tienes experiencia, volver a colocar los cables en el pin del conector (va "crimpado"). Ten muchísimo cuidado al sacar el pin del receptáculo de plástico. Cuando lo saques, investiga cuál es la trabilla que deja el pin fijado al plástico, y vuélvela a orientar bien si se ha movido al sacar el pin.

La mejor forma de volver a fijar esos cables en el pin será soldándolos, pero no pongas demasiado estaño, o el pin no dejará que le entre el macho (que está en la placa), o perderás la flexibilidad de la trabilla, o no podrás introducir el pin en el plástico.

Para soldarlo, lo mejor es que estañes los cables, quitando el exceso de estaño sacudiendolos cuando aún está líquido (hazlo hacia la mesa para no salpicarte: te podrías quemar la piel o la ropa), estañes MUY POCO el pin, y luego sueldes sin aportar más estaño del que ya hay en cables y pin.

Suerte!

Si aún te quedan dudas puedes buscar tu esquema de pastillas en google, simplemente coloca:

"seymour duncan wiring diagram"

"Dimarzio wiring diagram"

O intentalo con la marca de tus pastillas, ahi te salen muchos diagramas de conexión, solo busca tu configuración en esas páginas.

---Talleres Testeos Reviews---
Www.musictasters.WordPress.com

Bueno,solucionado.
La opción del esquema la seguí leyendo el post donde indicabais la pagina de las pastillas y no llegue a aclararme a encontrarlas XD, cosas de las prisas y enfados... Lleva unas 490R y 498T de guerra que soy pobre, jaja. Lo mirare mas calmado que esta interesante Jimmy Intentare hacer un esquema eléctrico completo de la guitarra concreta por si alguna vez es útil.
Mi miedo era cortocircuitar algo y que lo sintiera el ampli, pero ciertamente el tema activa- pasiva me quito este temor de matar la guitarra, no lo pensé, así que todo bien soldadito y conectado, ya ruge perfectamente de nuevo (y lo probé en un ampli viejuno chiquitín por si aquello... jeje)

El detalle que vi, a sido que los cables estaban sujetos con esas pequeñas presillas que lleva el pin, !sin soldar!, he mirado el resto a lupa y si lo están... Imagino que a sido las cosas de la procuccion en masa y me toco la tarada a mi, como no. Aun asi me disgusta que se haya soltado "sin meneos" , estaría por un pelo.
Bueno, muy agradecido, a sido mas susto que nada. Gracias por contestar.
Saludoss

Pues fíjate que a mí lo que me extraña es que el resto de pins tengan soldadura... Los conectores (bien) crimpados no tienen por qué fallar aunque no estén soldados.
Pero el objetivo se ha cumplido: guitarra en marcha!!! Me alegro
