ayuda instalar pastillas en ibanez rg

a ver si me podeis ayudar, compre una pastilla dimarzio tone zone para mi rg 270 y el problema es que las pastillas de la guitarra tienen 2 cables blanco rojo y la malla de apantallamiento,y la nueva trae 4 y la malla de apantallamiento, los colores son rojo, negro ,blanco y verde imagino que algunos iran juntos pero ni idea de como van

bueno indagando por la red encontre esto, los cables de la nueva van asi rojo va a rojo , blanco y nego van a blanco y verde y malla van a malla o tierra, si nadie me corrige probare asi

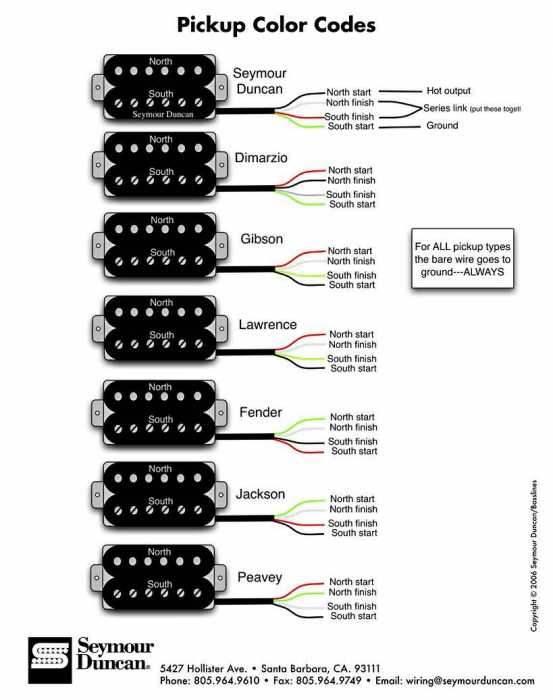

Espero que estos esquemas te ayuden
[IMG][IMG]http://uploads.tapatalk-cdn.com/20160407/53383052e5f00005e26687c06d28def7.jpg[/IMG]

Enviado desde mi Che2-L11 mediante Tapatalk

North finish y south finish son las que deben de ir conectadas juntas

Enviado desde mi Che2-L11 mediante Tapatalk

bueno ya estan instaladas y de momento funcionan

En dudas frecuentes, veo este tema : Las Pastillas de la Guitarra.
Como ves , se pueden hacer diferentes conexiones.
www.rockandrollparamunones.com/dudas-fre...1-pastillas-guitarra
