Ayuda con Circuito

03 Abr 2018 23:30 #1 por N9R


  • Mensajes: 17

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • Ayuda con Circuito Publicado por N9R
    Buenas! Antes de todo decir que ya me he vuelto loco buscando informacion por internet pero no me aclaro.

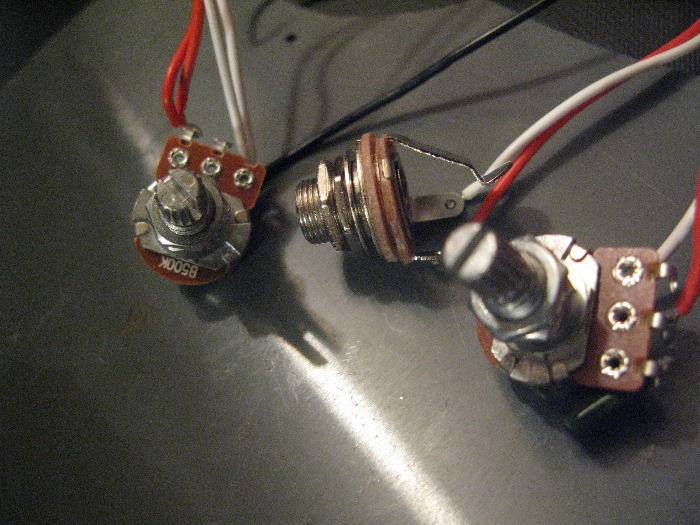

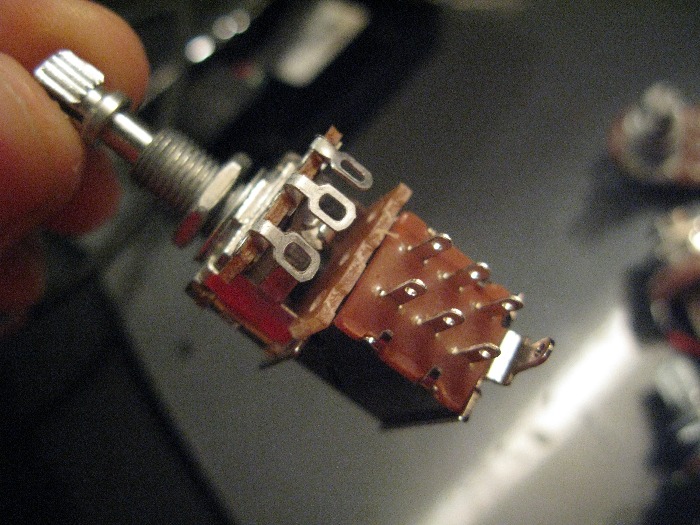

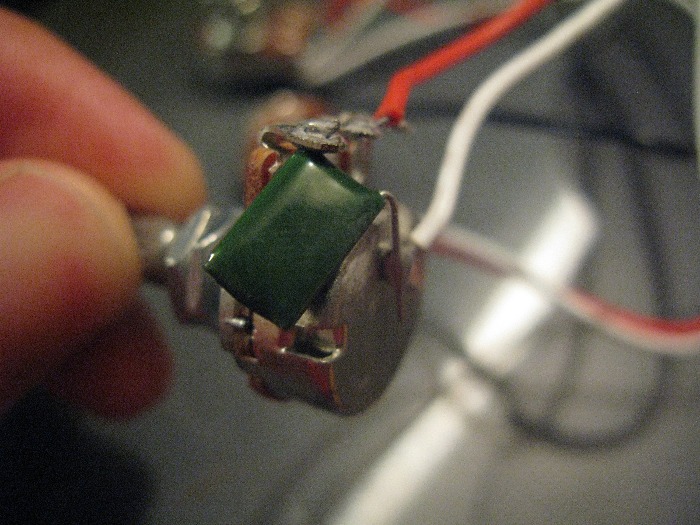

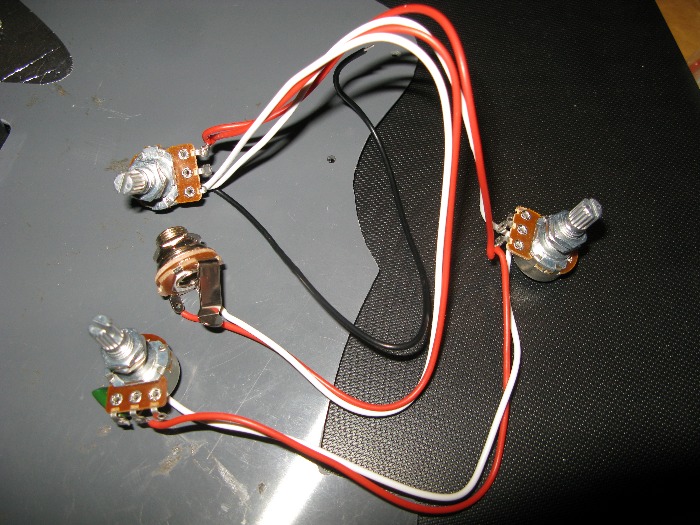

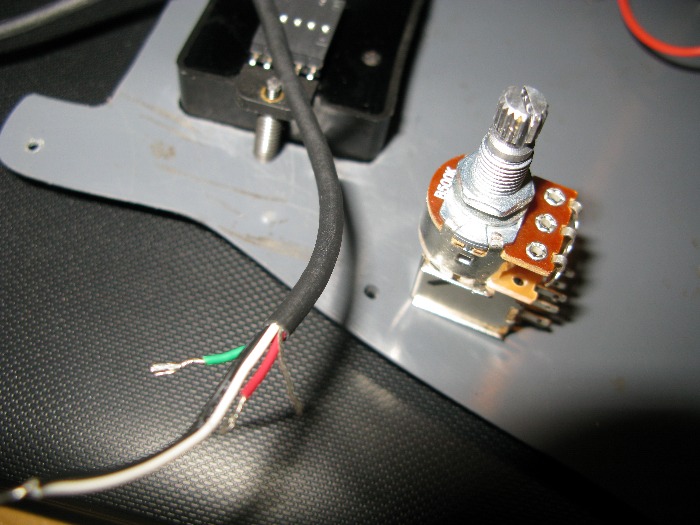

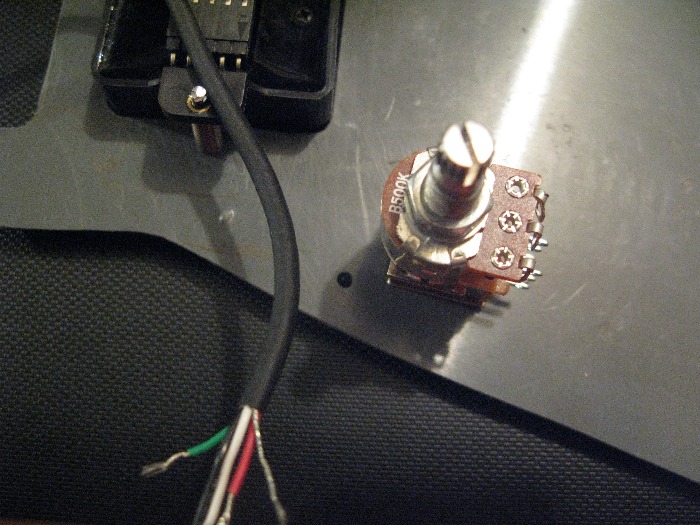

    Tengo una pastilla EMG H4 Pasiva y me gustaria conectarla con1 control de volumen y otro de tono con push-pull para poder pasar a simple(singlecoil). Por internet he pillado un pote y un pack pre soldado con 3 potes y el jack hembra(uno creo que tiene un condensador, supongo que sera el de volumen). La pastilla tiene 5 cables. Blanco y negro (que estan soldados) otro sin aislante (supongo que sera la masa) y otros 2 verde y rojo que creo que es por donde va la señal. Pongo fotos donde creo que se ve todo lo importante.

    No tengo mucha idea de electronica pero ya he soldado bastantes cosas, mi duda es como tengo que conectarlo todo y a donde. A lo mejor lo que yo quiero hacer no se puede o es muy complicado, entonces intentaria hacerlo mas simple(pastilla-vol-jack) Gracias de antemano.

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.



    05 Abr 2018 07:28 #2 por Calaveras


  • Mensajes: 111

  • Género: Hombre
  • Fecha de Nacimiento: 10 May 1967
  • Respuesta de Calaveras sobre el tema Ayuda con Circuito
    Hola,

    En la página de Seymour Duncan ( www.seymourduncan.com/wiring-diagrams ) tienes los diagramas para cualquier combinación de pastillas y potes.



    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    05 Abr 2018 18:56 #3 por N9R


  • Mensajes: 17

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • Respuesta de N9R sobre el tema Ayuda con Circuito
    Hola, gracias por reaponder! La duda que tengo es si seymur duncan y emg utilizan el mismo codigo de colores para los cables, (la emg trae el negro y blanco soldados). Y bueno tambien me gustaria poner el push pull que en la pagina de s. Duncan no encuentro la opcion.

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    05 Abr 2018 19:00 #4 por N9R


  • Mensajes: 17

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • Respuesta de N9R sobre el tema Ayuda con Circuito

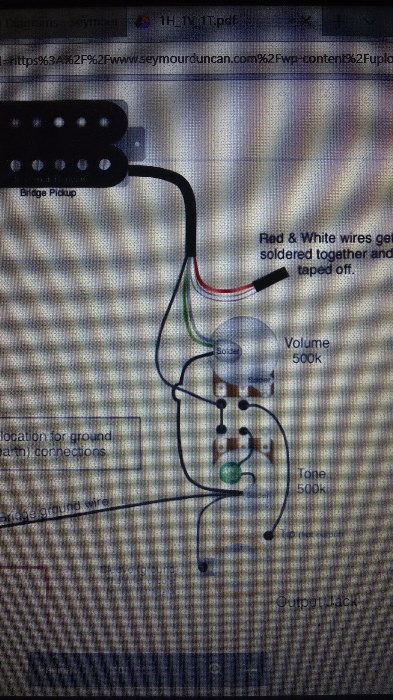

    Pd: este es el diagrama que me aparece, sin pushpull.
    Adjuntos:

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    06 Abr 2018 10:48 - 06 Abr 2018 10:50 #5 por Calaveras


  • Mensajes: 111

  • Género: Hombre
  • Fecha de Nacimiento: 10 May 1967
  • Respuesta de Calaveras sobre el tema Ayuda con Circuito
    www.seymourduncan.com/wiring-diagrams?me...her-misc,wiring-misc Aquí lo tienes con push/ pull.

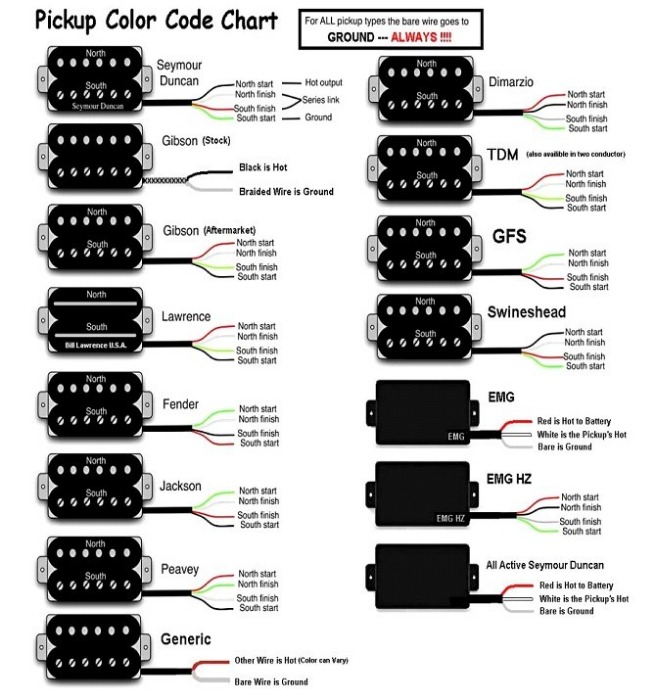

    Te adjunto también la carta de equivalencias de colores de cables en pastillas. En los diagramas vienen con los colres de Seymour Duncan, sólo tienes que cambiar los colores en el diagrama. En tu caso:

    SD negro = EMG Rojo
    SD Blanco= EMG Negro
    SD Rojo = EMG Blanco
    SD Verde = EMG Verde




    Adjuntos:
    Última Edición: 06 Abr 2018 10:50 por Calaveras.
