Réplica de la electrónica de una Telecaster '52

31 May 2013 20:51 - 31 May 2013 20:53 #1 por Esquire Man


  • Mensajes: 46

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido

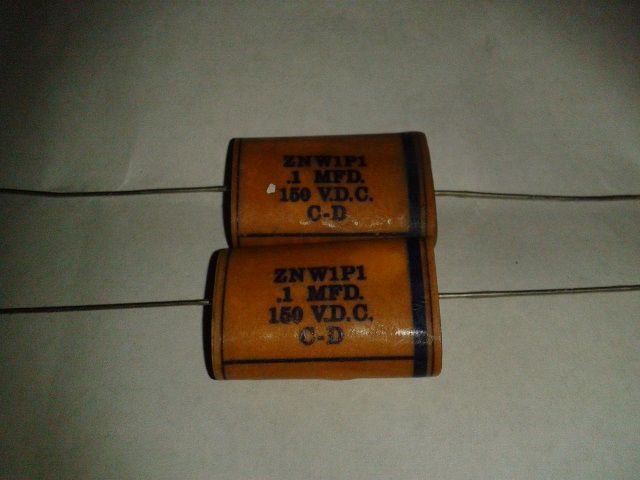

  • Hola muñones, en esta ocasión voy a montar una réplica exacta de la electrónica de una telecaster '52, concretamente la 2ª generación, con la que se introdujeron los condensadores "flat" de Cornell-Dubilier de 0.1 MFD.






    Los componentes son de la máxima calidad, potenciómetros CTS de 250k, selector CRL de tres posiciones con barrilete negro, placa de control de acero cromado, dome knobs cromados, condensadores réplicas de los C-D, cable forrado de algodón y jack switchcraft.

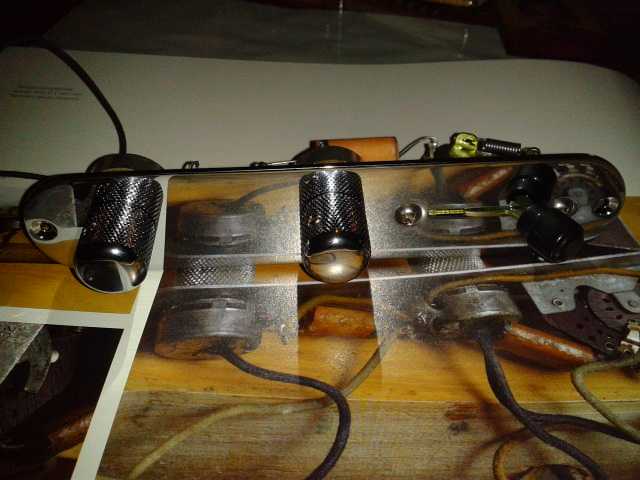

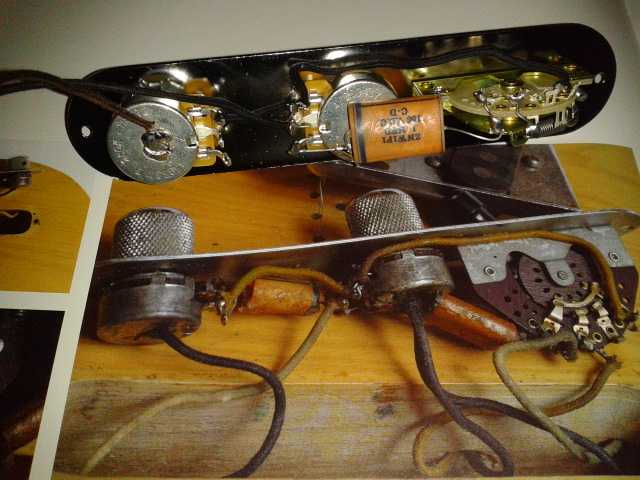

    La réplica está colocada sobre la foto de una electrónica original del libro "The Blackguard book" de Nacho Baños. Unos años separan a la foto de la réplica...
    Adjuntos:
    Última Edición: 31 May 2013 20:53 por Esquire Man. Razón: añadir datos

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.



    31 May 2013 21:46 #2 por alaqtepires


  • Mensajes: 296

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • soy un poco quisquilloso,pero para dejarlo super matizado usaría cable amarillo y esto
    www.ebay.com/itm/121114578603?ssPageName...id=p3984.m1439.l2649

    un saludo

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    31 May 2013 21:48 #3 por alaqtepires


  • Mensajes: 296

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • como no deja ver el enlace pon esto en el buscador
    NOS 50s CRL (Centralab) 1454 3-way Switch - Fits Telecaster, Stratocaster

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    31 May 2013 21:57 #4 por Esquire Man


  • Mensajes: 46

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • Según Nacho Baños, en esa época se utilizaron cables de color blanco, negro, amarillo y marrón, dependiendo del color que tuvieran ese colocaban, en el caso de la foto, la montada llevaba puesto cable amarillo y negro. ;)

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    31 May 2013 22:08 #5 por alaqtepires


  • Mensajes: 296

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • ok,pero el amarillo era el mas "normal",como veo que te gusta el tema echale un ojo a esta pagina
    home.provide.net/~cfh/fender2.html#tele

    y por cierto en ebay tambien se encuentran barriletes daka-ware por unos 30€

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.



    01 Jun 2013 11:15 - 01 Jun 2013 11:16 #6 por Esquire Man


  • Mensajes: 46

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido

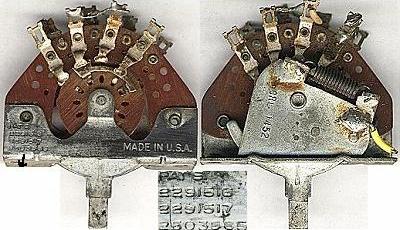

  • Sacado del libro "The Blackguard book" B2 Lever Switches
    "These were made of brown phenolic resin and zinc-plated steel. They were supplied by a company called Centralab, wich was located at 900 Keefe Ave., in Milwaukee, Winsconsin.
    First examples of Broadcasters usually show 2 patent number on the back side (2291516, 2291517) made in USA, CRL brand, 1452 model. But a second version can also be found with a "horseshoe" shape and the same patent number legend.
    In early 1951, these switches started showing a 3 patent number stamp on the metal plate (2291516, 2291517, 2503885), but still had the same "1452 CRL" brand stamp "made in USA". These became the standard until the early '60s, when the CRL switch started to show just one patent number (2503885).
    The brown plate that conforms the central part of the switch is made of phenolic resin.
    Última Edición: 01 Jun 2013 11:16 por Esquire Man. Razón: falta ortografia

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    01 Jun 2013 13:03 #7 por alaqtepires


  • Mensajes: 296

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • Adjuntos:

    Por favor, Identificarse o Crear cuenta para unirse a la conversación.

    11 Jun 2013 23:45 #8 por Esquire Man


  • Mensajes: 46

  • Género: Desconocido
  • Fecha de Nacimiento: Desconocido
  • Ayer llegaron los condensadores de papel y cera de .05MFD 150v, y ya está acabada la placa, en breve la colocaré en mi Telecaster Standard, que pasará a sonar como una Tele '52 2ª generación.
    [img]http://[URL=http://imageshack.us/photo/my-images/405/20130611122256.jpg/][IMG]http://imageshack.us/scaled/large/405/20130611122256.jpg[/URL]
    Archivo Adjunto:
    Archivo Adjunto:
    [/img]
