Adaptador de impedancias conex. guitarra-line in

jejeje, a mi me ha pasado igual makapaka!! es dificil darle la vuelta a los colores

Hombre con herramientas es trampa!!

Lo intentaba ver a simple vista, pero no he sido capaz De hecho no encuentro la opción de invertir colores en el paint. Lo haré esta tarde ya en casa, no te preocupes

Hola Gonga!
Veo pistas que se tocan, y otras que se tocarán porque la fresa no tiene una precisión infinita.
En algún sitio del Eagle debería encontrar algo así con Design Rules, y en la que se llama seguramente "Clearance", le debes poner la separación mínima enrte pistas que quieres. Con 0,5 mm debería ser suficiente.

Otra cosa que veo es que pasas una pista algo gruesa entre dos pins del operacional. Si la fresadora no se carga el pad al pasar cerca, al soldar lo más fácil es que se te haga un cruce por un poquito de estaño que se te cuele a la pista desde el pad.

Recuerdo que preparé un layout de la placa hace tiempo, no recuerdo en qué estado estaba el esquema pero ahí podrás ver estas cosas que te comento. En cuanto lo encuentre lo cuelgo.

¿Quién te ha dicho que no lo sea?

Gracias por los piropos. La verdad es que el entorno motiva. Este es el foro más constructivo en que he participado en mi vida. Cuesta encontrar crítica destructiva, y en cada hilo se respira positivismo, ayuda, colaboración... ¡y hasta cariño! Como digo yo: Dios nos cría y Ociosu nos junta

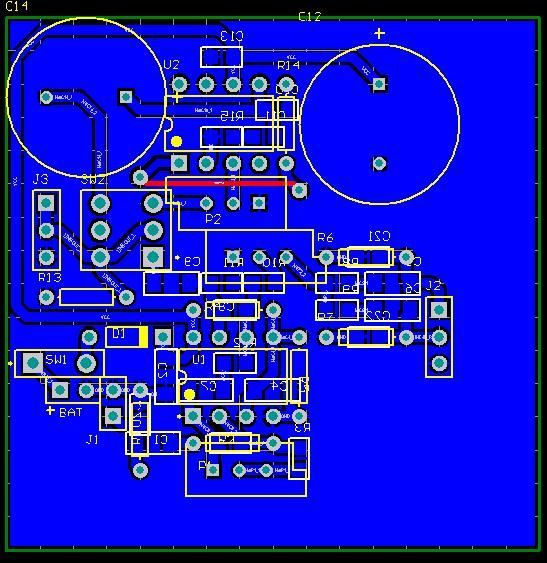

A ver si consigo adjuntar el pantallazo...

Lo azul es cobre en la cara de soldaduras, lo rojo un puente, lo amarillo es la situación de componentes "tradicionales" (de inserción, THT en la jerga gremial), o sea, con patitas. Lo blanco es la situación de componentes SMD - aka de montaje superficial, o sea, sin patas - en la cara de soldaduras.

De todas formas, hace días que os quería comentar una cosa:
Cambié el operacional del mezclador por un modelo con una etapa de salida poderosilla (TS912AIN), y probé con unos auriculares Sony de botón pequeñines que tengo de un móvil de hace tiempo.

Y me voy a olvidar del LM386, chico.

Lo probé poco y rápido, pero me quedo con esa configuración, porque no he conseguido que el LM386 me dé un sonido sin esa distorsión feísima y sucísima.

El mezclador Makagonga XMC satura antes, y se oye un poco agudo con los cascos pasivos (o esa sensación me quedó), pero con los autoamplificados que lo suelo usar se sigue oyendo genial.

He leído por ahí ( http://tangentsoft.net/audio/cmoy-tutorial/parts.html ) que hay otros AO con los que debería ir mejor (OPA2132PA), pero el que tenían en mi tienda de cabecera en formato THT y pin compatible con el TLC272 era este TS912, y no va naaaada mal.

Gonga el tema este es cuestión de dedicarle tiempo...bastante. Con un área de sobra hay infinitas soluciones, con un área limitada hay (infinito - x) jeje, aun así llega el momento que tienes que parar de modificar y tal y tal y darlo por bueno (como todo en la vida siempre será mejorable, hay que ser consciente de ello). Pero es un trabajo (caso makapaka)/entretenimiento (caso mio) muy bonito.
Yo, antes de comenzar ningún diseño, preparo primero los componentes y después el diseño lo baso en ellos. Es más fácil encontrar componentes en el soft que en la tienda, no?

Sergio xmc habla con la voz de la Verdad.

Buenos consejos Sergio. Yo sólo añado:
1) tranquilidad, Gonga.
2) una clave muy tonta para un look profesional en los circuitos es que las pistas estén siempre horizontales, verticales o en paso de 45º. Las esquinitas siempre a 45º y no a 90º.
3) El software marca mucho. El Eagle es un CAD para aficionados (aunque conozco algún profesional amigo mío que lo usa), y como tal no está muy orientada a lo que se llama "productividad", que es básicamente obligarte a hacer las cosas bien a la primera.

O sea, que estás peleándote con la herramienta en vez de que esta te solucione la vida.
