MXR Distortion+ Casero

Hola buenas.

Soy nuevo por aquí en el mundo muñón y apenas acabo de empezar a tocar la guitarra (una semanita hace mañana) así que no se si este es el foro correcto.

A lo que vamos.

He decidido hacer un pedal de distorsion casero siguiendo los consejos de Pisotones.com y Tonepad.com, pero tengo un pequeño problema y es que creo que no funciona, ya que he hecho una simulación con el NI Multisim y al pasar la señal por el pedal (senoidal 100Hz) esta aparece muy, muy atenuada (casi imperceptible) por lo que creo que algo debe ir mal.

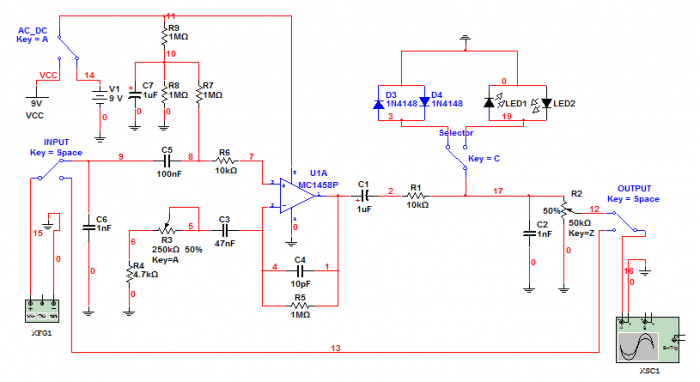

Os adjunto el esquema que he hecho a ver si alguien tiene idea de por qué no funciona, que llevo ya 4 ó 5 días comiendome los sesos sin llegar a ninguna conclusión.

Por cierto, como podeis ver he añadido un interruptor para selección de diodos, ya que cada tipo suena distinto, pero eso creo que no influye en el problema que tengo. Gracias.

hola amigo ,si quieres un pedal contundente hay muchas paginas con proyectos de pedales muy detallados y con buenos resultados.
El pedal que propones ,para mi gusto es muy basico y simple y esta diseñado para diodos de germanio ,tu has puesto silicio y led ,que tienen un recorte de la señal muy grande ,tienes que poner una resistencia antes de conmutador de clipping puedes ampezar con un valor de 470ohmios y puedes ir subiendolo hasta que veas una señal decente ,con el simulador lo veras ,tambien puedes subir el valor del pote de salida ,a mas valor mas señal de salida ,es recomendable poner en el buffer de entrada una resistencia de 1M o similar ,la puedes poner en paralelo con el condensadro C6 ,si no la pones cada vez que actives el pedal sonara un pofff por el amplificador un tanto desagradable


saludos

Gracias por responder.

Tendré en cuenta tus recomendaciones, mañana probaré y a ver que tal.

Ya se que el original lleva de diodos de germanio, esos estan ahí de prueba, de hecho los diodos en la placa iran en zócalos para poder jugar con diferentes combinaciones.

Ya se que es un pedal básico, pero por algo se empieza!

oskrpnk escribió: Gracias por responder.

Tendré en cuenta tus recomendaciones, mañana probaré y a ver que tal.
)

Probado... El royo estaba en la resistencia esa que no tenía antes del conmutador de clipping... jugando con ese valor ya conseguí algo decente.

Tambien puse la resistencia para evitar el sonido de encender el pedal.

Y ahora a buscar diodos de germanio en internet. Tendré que ponerme a chatarrear a ver si recupero alguno interesante.
