Atenuar un ampli de 100w

siendo el ampli a transistores , la cosa se simplifica ,solo necesitamos atenuar la señal que llega al integrado de potencia , la forma mas facil de hacerlo es mediante el loop de efectos ,intercalamos un potenciometro de 100k lineal y ya tenemos atenuador de señal no de potencia ,el ampli seguira entregando la potencia que tenga ,pero al ser su señal mas debil ,nos da la sensacion de control del volumen ,el invento no hace milagros pero es muy funcional .
el costo del invento no supera los tres euros ,es muy facil de hacer con un simple cable puente de pedales intercalamos el potenciometro y listo ,luego podemos ponerlo en una cajita o un panel ,eso ya entra en el gusto de bricoñapas .

Amen!!! (es lo único que se me ocurre decir)

Vamos a ver si lo entiendo. Enchufo guitarra normal y corriente como toda la vida. De la trasera del ampli, saco del loop de efectos y lo mando a un potenciómetro, vamos, un potenciómetro de 100k lineales metido en una cajita como un pedal que pongo a gusto del consumidor. Este no corta la chicha, si no el volumen, y sería como el "tercer volumen" de la historia, el primero el de la guitarra, segundo el del ampli y tercero sería éste.

Bien, parece sencillo, lo suyo es encontrar el potenciómetro o alguien que me lo pueda hacer. Siguiendo el mismo procedimiento, teniendo como tengo un pedal de ecualización, que me permite regular la salida de volumen ¿No tendría el mismo efecto atenuador si pongo ese pedal en el loop de efectos? ¿O hay un problemas con las potencias, los k y esas cosas?

Muchas gracias!!!

Lo mismo digo pelukas, molaría construir un mini dual rectifier o lago así jajajaj

AHHHHHH ¡ESTÁ VIVO! ¡ESTÁ VIVO!


Me siento como el Dr. Frankestein, he pasado el pedal ecualizador por el loop de efectos, le he bajado el gain bastante al pedal y el resto lo he puesto plano, los knob del ampli a un volumen decente 3-4, y suena casi como antes pero a un volumen aceptable.

Evidentemente, no tiene a pegada de los decibelios pero es mi ampli de nuevo...

La pregunta es, ahora, esta configuración ¿debería darme algún problema más allá de no olvidar poner el pedal en encendido antes de empezar?

Muchas gracias a todos, en especial a Tucos.

Bien, como no quiero condenar el pedal de ecualización al loop de efectos, he decidido que voy a intentar hacer el pedal por mi mismo. Para que no se diga que la ignorancia no es atrevida....

Tenemos:
Un potenciómetro lineal de 100k
Dos hembras de 6.3mm mono
Una cajita para hacerlo
Un cable unifilar 0.5 mm
Un cable de pantalla espiral 1x0.25 (el tio de la tienda me ha dicho que es éste el cable a usar)
Un suegro que dice saber soldar con algún soldador en casa.
Un desconocimiento absoluto de donde hay que soldar que.

He estado buscando en internet que pines (¿se llaman así?) hay que soldar, como va el cableado, quién me regala flores por primavera pero como no tengo ni idea, no he visto nada que entienda.

Por tanto, a los manitas del lugar ¡¡¡¡¡SOOOCCCORRROOOO!!!!!

yo no lo llamaria ignorancia ,si no necesidad y eso es bueno y adictivo

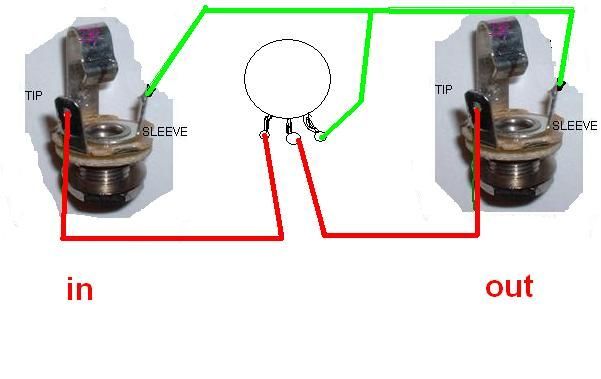

te he hecho un esquema muñon ,tienes que comunicar las diferentes partes segun el color ,fijate donde se suelda en los jacks ,el centro es la masa ,la otra patilla es la señal ,te recomiendo que raspes o lijes un poco los terminales de todo ,para que sea mas facil soldar ,con el cable unifilar para todo, seria suficiente ,ese cable espiral o pantalla si quieres puedes emplearlo para la masa ,el cable verde del dibujo muñon
cualquiera de los dos jascks son utiles para el in o el out ,vamos, que es reversible ,la diferencia es el sentido de giro del potenciometro


saludos

Muchas gracias Tucos!

Dudas, los jack de entrada son parecidos a éste que te pongo, que tiene 3 pines. ¿Cuál es cuál?



Otra cosa, los tres pines del potenciómetro ¿dan igual la dirección o el esquema es con el "palito" mirando hacia mí?

Añado, los pines de atrás están numerados, uno sale del 2 y otro del 3.

Gracias!

el potenciometro esta dibujado con el "palito" mirando hacia ti ,solo tienes que respetar los pines del pote . el 2 es el centro si alteras el orden del 1-3 solo cambiara el sentido de giro del pote .

los jacks ,lo mas facil si no tienes polimetro o similar ,es que enchufes el cable ,el hierro que toque la punta del cable ,ese es el TIP de la foto ,el hierro que este unido con la tuerca del jack ,es el sleeve o masa ,si tiene otra pata mas es para hacerlo a modo de interruptor ,cuando metes el cable se junta con otra patilla.


saludos
