Añadir volumen master 212R

hace poco salio un caso igual al tuyo ,al ser un ampli de transistores y con loop de efectos ,el tema es mas sencillo y cualquier metodo que controle la señal es util.
personalmente descartaria poner un pedal de volumen ,es un trasto mas ,porque solo regularas el volumen una vez y un pedal mas de lo mismo , lo mas util es colocar un potenciometro entre la pedalera y el ampli ,no ocupa apenas sitio y vamos a tener el resultado que necesitamos ,
ese glowbay ,volumen box y demas atenuadores que venden por internet para colo car en el loop de efectos son lo mismo ,un simple potenciometro de 2 euros la diferencia es la caja o el acabado final .

un ejemplo de lo que e vende
www.ebay.es/itm/VOLUME-BOX-GUITAR-AMP-AT...&hash=item2eb5f2678a

saludos

Gracias Tucos.
Gracias a tí y a todos por vuestra ayuda. Estoy en ello y ya me he bajado el esquema electrónico del ampli. Estudiándolo un poco he llegado a la misma conclusión, colocar un potenciómetro logarítmico de 47k. El único punto a tener en cuenta, es que no me gustaría poner el potenciómetro "pelao", ya que es mucha la potencia que controlaría y estos potenciómetros de carbón suelen fallar pronto. He pensado poner un control de volumen basado en amplifiadores operaciones. Es algo más sofisticado y quiero probar su funcionamiento. El esquema se base en este (Better Volume Control Pt. 2) : sound.westhost.com/project01.htm

Ahora estoy haciendo el circuito impreso, y espero probarlo este finde. Si todo va bien, lo comentaré para que quede este problema zanjado.

Un saludo,
Rafa

para que quieres un control activo del volumen ?

el potenciometro que tienes que montar no corre ningun peligro ,solo va a manejar la señal que sale de la pedalera ,no la potencia de la etapa ,la reduccion del volumen se consigue atenuando la señal ,la potencia seguira siendo la nominal que genera el ampli.
otra cosa seria si colocaramos un atenuador entre la salida de la etapa y los altavoces ,que se podria hacer con un L-pad o reostato ,que son capaces de atenuar potencia y modificandola en calor ,estos l-pad son bobinados y los hay de diferentes potencias e impedancias ,

el montaje que quieres hacer no te hara la funcion que buscas ,todo lo contrario ,esta pensado para manejar un señal pequeña y poder aumentar la ganacia creando un control de la señal .sin contar que hay que alimentarlo.

si miras el circuito y como funciona, te daras cuenta de una cosa ,cuando tengas el volumen a cero la señal que envia la pedalera estara bloqueada pero no atenuada ,cuando aumentes el volumen ,el circuito empezara a generar una ganacia y aumentara la señal que ya tienes y seguramente saturandola.
ese circuito se utiliza en los buffer de entrada de los pedales para darle ganacia y poder manejar la señal ,

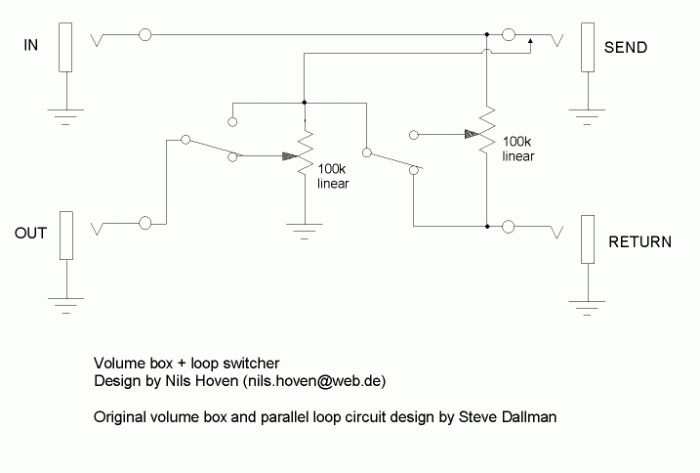

te recomiendo que te fabriques el potenciometro ,el Glowbaby es simplemente eso,y todos los "atenuadores" que funcionen por el loop de efectos son iguales,un simple potenciometro




unos ejemplos hay muchos mas.

saludos

Hola Tucos.
Tu explicación me ha convencido. Voy a optar por un simple potenciómetro. Lo dudaba porque otras veces he añadido un potenciómetro a otro tipo de señales y no me ha gustado su comportamiento. A medida que giraba el eje del potenciómetro, la señal variaba muy poco, y al llegar al final, aumentaba bruscamente. Claro, lo que no recuerdo es si el potenciómetro era lineal o logarítmico, cosa que explicaría este comportamiento, ¿no es así?

No me fijé en la ganancia del esquema del control activo. Aunque imagino que se podrán recalcular el valor de las resistencias para que tenga ganancia 1. En fin, aparco esta camino.

Lo voy a montar de forma externa al ampli, es decir, un conector jack de entrada, uno de salida, y el potenciómetro. Si el funcionamiento es el esperado, veré si es fácil instalarlo en el frontal del ampli.

Saludos,
Rafa

aunque recalcules valores ,nunca atenuara nada ,no esta pensado para eso
el potenciometro lo puedes meter en cualquier caja pequeña que tengas por casa y pegarlo con un velcro al ampli o a la pedalera ,hay muchas maneras de hacerlo .

saludos
