Ayuda para reparar ampli Park G10

¿crees que lo estropearía más si se puentea sólo un pote y probarlo un minuto?

No me lo sé de memoria, lo siento

Vale, pues nada de cables y resistencias 0.
¿Y entonces el pote tiene que ser logarítmico o lineal?
¿Y da igual que sea de esos de pivote largo de plástico?

menuda liada que os estais montando

olvidaros del tema de los potes , mas o menos funcionan todos menos el del bass ,que tiene que estar roto ,el resto de potes, con que al medir la resistencia se modifique el valor es suficiente ,hay valores que no podremos conseguir porque hay mas componentes conectados en serie o paralelo .(condensadores ,resistencias...) que nos modifican los valores que queremos obtener ,para mirarlos correctamente hay que quitar los ,no merece la pena .

ya conocemos la tension en el IC de potencia ,seria interesante conocer la tension en los ic 4558 tienen que tener 9,1 voltios se mide entre la pata 4 y 8
www.datasheetcatalog.org/datasheets2/57/57757_1.pdf

hay que comprobar con el cable conectado en el input ,que tenga continuidad con la placa ,muchas veces puede fallar la soldadura ,puedes meterle tambien con el limpia contactos y meter y sacar el jack para que limpie .

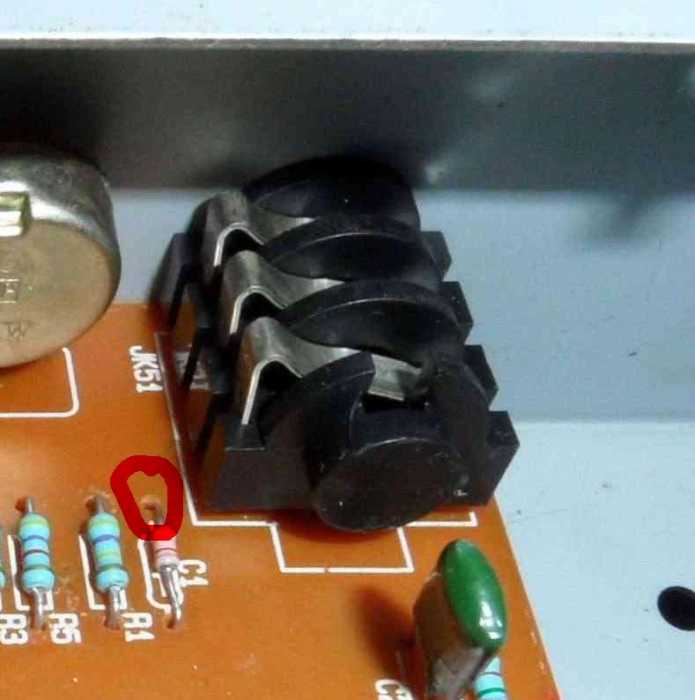

para empezar a revisarlo todo ,con el esquema en la mano ,mira el C1 que te mostro Gonga en la foto ,tendria que ser un condensador ,pero parece que es una resistencia ,si no te aclaras ,cuando tengas todo montado ,prueba a puentear el c1 ,es eun simple filtro ,no pasa nada ,


el tema de los potes, tiene que ser logaritmico y para PCB como la foto que has puesto ,los de cortar el eje hay que soldar unos cables para la placa ,si el pote fuese lineal funcionaria igual ,la diferencia es la forma de entregar la variacion de la resistencia ,el pote del bass si lo puenteas no pasa nada ,es como si estuviese puesto al 10 ,este pote no es esencial para que funcione el ampli


saludos

Gracias tucos! Miraré las tensiones que me comentas, a ver si damos con la pieza maldita! Hasta el finde no podré, pero este sábado os comento resultados sin falta

Gonga escribió: A todo esto..... comprobaste el jack?
Sin tensión, conecta el cable de guitarra en el ampli y comprueba continuidad (pitido) entre la punta del jack (vivo)y la entrada a C1 y el cuerpo del jack (masa) y C1, si pitan los 2... otra cosa que comprar.

Hola, vuelvo al lío... creía que esto ya lo había contestado, pero se ve que no...
Entre C1 y el vivo (punta del jack) sí hay continuidad.
Entre C1 y el cuerpo del jack no hay continuidad.

Puenteo el C1 y hay continuidad entre el vivo del jack (punta) y la pata 3 del primer IC 4558.

He vuelto a medir tensión del TDA2030. Ahora da 35,2V

He medido tensión en los IC 4558. En los dos me da 18,9V.

Con el C1 puenteado el ampli sigue sin oirse, y las medidas del IC 4558 sigue siendo 18,9V.

vale ,el jack solo te queda comprovar continuidad con la masa ,del cable a placa del jack ,sin tension ,no creo que tenga problema.

la tension del IC 4558 esta altisima ,en el limite de trincarlos ,tiene que tener 9,1v
los responsables de alimentarlos son los diodos zener ZD1, ZD2
en la placa donde hay tres condensadores negros ,hay estan ,comprueba la tension de cada diodo ,tiene polaridad ,cambia las puntas del polimetro si no marca nada ,un diodo es para el positivo y otro para el negativo ,tienen que dar 9,1v cada uno,
parece que se esten sumando los voltajes .
revisa tambien la resistencia R32 que es de 1k ,si esta montada ,puede que sea del esquema con reverb.

saludos

El cuerpo del jack con la masa sí que tiene continuidad. (Para mi la masa es la "arandela" que está atornillada a la base metalica del ampli, sujetada con una tuerca, y que a su lado tiene una pegatina con el símbolo de masa).

ZD1 tiene 9,40V, y ZD2 tiene 9,41V.

La R32 no la localizo Me puedes orientar un poco?
La más cercana en número es al R31, que me da 1,5 kohm.

Por cierto, estoy haciendo las pruebas con el altavoz desconectado. No importa, verdad?
