Amplificador KO

A mí me da que algo del previo ha dicho "basta".
Si tiene send-return prueba a cortocircuitar el jack enchufandole el cable al return, y con otro jack en el send. Eso desactiva el previo y sabrás si la avería está allí o en la parte de potencia.

Otro fallo común en aparatos que han estado años sin usar es que los condensadores electrolíticos (los barrilitos) se secan si no trabajan. El síntoma más claro para identificarlo es que los verás hinchados: funcionaron un poquito y luego pum.

Si son pequeños el arreglo es sencillo, si son gordos, por ejemplo de la fuente de alimentación del amplificador de potencia, serán más difíciles de encontrar.

Suerte compi. Estaremos atentos al hilo por si podemos arreglarlo arrimando el muñón entre todos.

Muchísimas gracias a todos. La jodienda es que este fin de semana no lo puedo ver y la actuación es el lunes por la mañana. Aunque el lunes suene, ya no me fío, me puede dejar de nuevo tirado. Tengo que buscar ampli, aunque creo que ese problema lo tengo más o menos resuelto.

Pero a partir de ese día, me pongo a ver si lo puedo arreglar. Yo no tengo ni idea de soldar ni de electrónica, pero conozco gente que sí sabe manejar el estaño.

Os iré contando. Caguuentooddoooo!!!! Y muchas gracias a todos!

remoto escribió: Paciente: Ampli Carvin 200 slx transistores. 10 años sin tocar de verdad.

He encontrado una página oficial de carvin (creo) con esquemas, pero no sale ningún SLX 200. Hay un STX y un SX200.

www.carvinmuseum.com/techdocs.html

¿Puedes confirmar si el tuyo es uno de estos, porfa?

Sx 200

Gracias

Gonga escribió: Los esquemas son los mismos que puso en #5.
Ademas en uno de esos enlaces comentan un problema similar.
Enviado usando Tapatalk 2

Tienes razón Gonga, no los había visto, mis disculpas.

Parece que esa avería era un operacional del previo. Ojalá sea el caso. Por lo que veo, el operacional que usan, el RC4558, es como un 741 doble. Así que casi cualquier operacional moderno de 8 patitas servirá, sólo hay qye asegurarse de que acepte alimentaciones de hasta 18V: el TL072, por ejemplo (ojo, el TLC072 no sirve, sólo llega a 17, y más vale curarse en salud).

Saludos!

Hoy:
Por los auriculares sigue saliendo el ruido estático.
Al poner dos jacks en el bucle de efectos, el ruido desaparece.
Lo he abierto y he desconectado el módulo de efectos digital y el ruido sigue ahí.

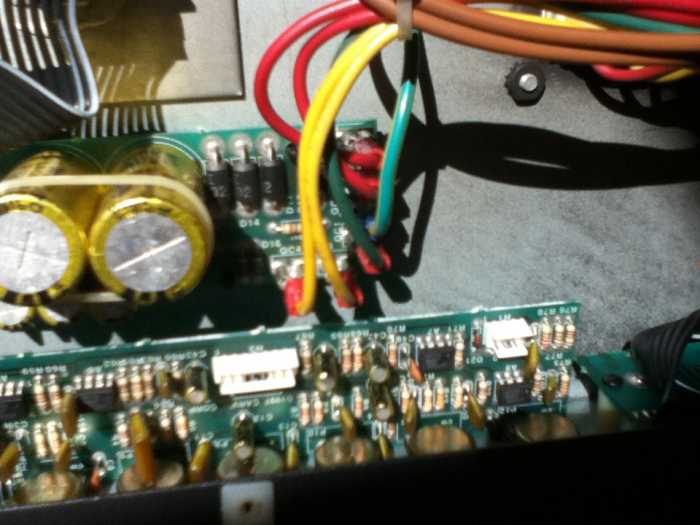

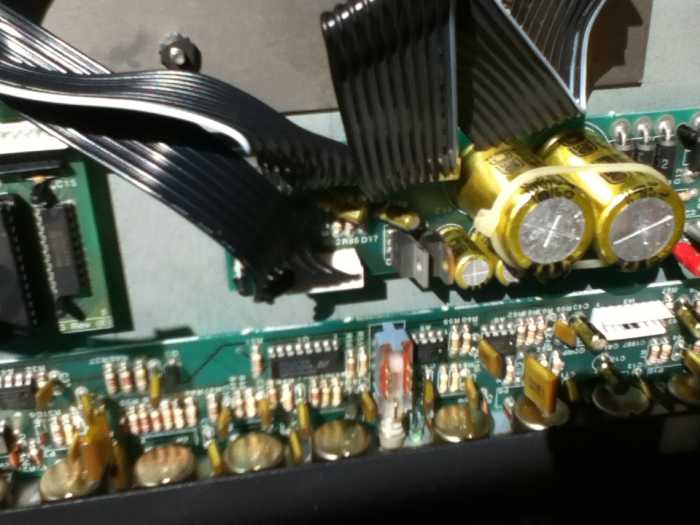

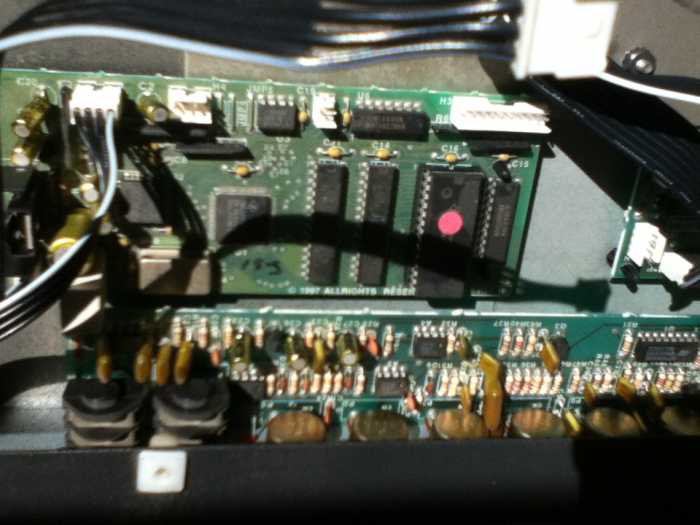

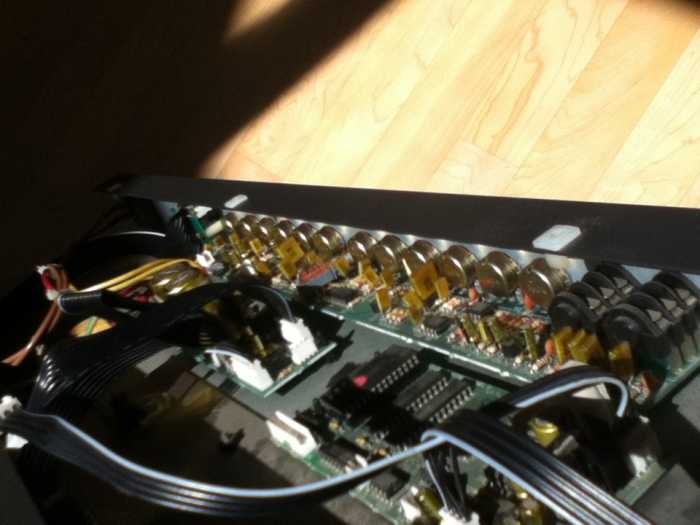

No he visto ningún elemento con apariencia de quemado o defectuoso, pero de electrónica no tengo ni idea. Adjunto video y fotos.















Gracias por vuestro interés

Vaya putada , Murphy ataca, .
Yo de electronica npi, pero tengo aqui en casa un ampli que desde hace mucho hace algo parecido (incluso con crujidos) y tengo la sospecha que pueden ser los potenciometros sucios o desajustados ya que al manipular alguno de ellos aparece y desaparece misteriosamente.
Lo unico que te puedo decir es que le des unos golpes como se hacia con las teles antiguas , a veces funciona.

A ver si no sube mucho

Saludos

Remoto,
Parece que está en el preamplificador, entonces. Lo del loop de efectos fue una gran idea de Gonga para aislar el problema

Si no ves ninguna resistencia churruscada, ni condensadores electrolíticos hinchados por arriba, ni integrados (las cucarachas) con agujeros, podría ser el problema del link de tu post, el #5 de este hilo: un amplificador operacional (AO) petado por dentro (por electricidad estática, por ejemplo).

Si tienes un tester a mano, o un colega que lo tenga, medid los voltajes en las entradas (pins marcados como + y -) de los operacionales, los triangulitos (sin círculo en la punta) del esquema. Comienza por los más cercanos al jack de entrada, y poco a poco te vas adentrando en el circuito hasta detectar el que falla.

Como dice ese link, el voltaje DC en esos pins debe ser prácticamente 0. En cuanto veas alguno con un voltaje de más de 1 V de continua... ¡cámbialo! Se pueden reemplazar por un TL072 sin mucho problema (es un AO de bajo ruido con entrada JFET, lo que me extraña es que no se use más ).

Aunque lo difícil será encontrar una tienda de electrónica abierta el sábado igual algún colega friqui electrónico tuyo tiene. Yo, por ejemplo, tengo bichos de estos en casa... pero vivo cerca de Tarragona.

Suerte Maestro!
