Propuesta de pedal comunitario

Es que cuando se atraganta un polvorón....

Cuidado con esa tos....
A mí me suena todo a gloria bendita, es lo que tiene ser un muñón.
Y aprovecho para una pregunta, observando que el diseño puede cambiar, o mejor dicho, va a cambiar en cuanto a la electrónica, eso afectará a las medidas externas, o sea, distancias de potenciómetros, etc, o incluso si puede llegar a cambiar las medidas de la caja.
Por cierto y esa púa, viene con el pedal?
Aprovecho para felicitar lo que queda de fiestas a todo el mundo muñón.

Menuda panda

Retocaré la placa para hacer hueco al portapilas, pero mi idea es dejar los mandos donde están, porque parece que quedaron cómodos.

Sólo si el booster se queda con un solo mando lo centraré.

MakaPaka escribió:
Nenes y nenas del mundo muñón.

Espero que os guste, y/o que comentéis por dónde lo mejoraríais. Como sabéis no tengo experiencia en uso de pedales, así que cualquier orientación será MUY bienvenida. Y lo mismo si se os ocurre alguna otra prueba que podría arrojar más luz sobre cómo se comporta el bicho.
[/attachment]

opino:

1. stratomastil: Tiene una ganancia buena tirando a alta y no modifica la señal, es bastante transparente. En un principio es lo que se buscaba en el boost, que no coloreara la señal. En esta prueba se consigue. Vamos bien

2. LPpuente: Para mi el mejor sonido sale de esta prueba. Una buena ganancia y un buen tono, aunque creo que la pista, de origen ya viene con ese tonillo de frecuencias no muy altas. Creo que en esta prueba también cosigue su cometido el boost. Añadir la presencia de ruido...

3. Telepuente: aquí creo que demuestra que ya no es tan chillón, aunque quizá un poquito sí...control de tono..?

4. LPMakaMastil: No sé, parace un fuzz, no? cuando tocas suave si es un boost, pero cuando le picas un poco la pua le pasa igual que al fuzz...o esa impresión me da a mi...con esta prueba no puedo pronunciarme en cuanto al boost...me confunde jejeje

5. LPMakaPuente: Me pasa algo parecido que con la anterior.

6. LPMaka2pastis: En esta pista hay algo que también me desconcierta. Parece que comprime la señal; no la recorta, porque distorsiona menos, sino que parece que la comprime. No le noto la ganancia que presentaba en las 2 primeras pistas.

En resumen y basándome en las primeras pistas creo que bajaría un pelín la frecuencia de corte alta y mantendría la ganancia.
En cuanto al resto de pistas no lo tengo muy claro...lo siento :'(

Gracias Sergio! Endevé, que saques tú el tiempo con la que se te ha venido encima...

Supongo que debería probar la LP bajando su(s) mando(s) de volumen. Respecto a saturar con los puazos fuertes... es una de las gracias del Range Master. Aunque el nuestro ya no tenga nada que ver con aquél, esa idea no me desagrada, porque da mucho juego a la hora de tocar.

Y lo de comprimir, ¿puede que sea porque ya está saturado? Al estar ya limitadas las amplitudes altas, las bajas las igualan porque sí se amplifican.

El resto, animáos hoy que mañana no haré caso de lo que diga nadie

Si se puede hacer este tuneo sobre los protos 1 y 2, estaría encantado de modificar el #002 y comprobar qué tal suena.

Vale, luego te paso o cuelgo el esquema

Aquí estoy con más dibujitos de circuitos, con dedicatoria especial para Sergio, pero también para información del mundo entero, jejeje. Intentaré colgarlos antes de las 0:00 para que no parezcan de cachondeo

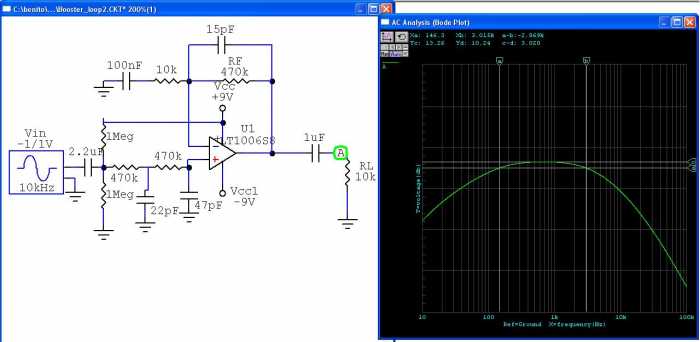

El circuito de las pruebas de audio que subí el otro día es este. Bueno, en realidad sólo creo recordar que está tal cual el dibujo; puede que cambie algún valor pero la respuesta no debería cambiar demasiado:


Sergio, verás que he añadido un filtro entre el condensador de entrada y la entrada del operacional: las dos resistencias de 470K y los condensadores de 15 y 47 pF. Es para atenuar lo más posible las frecuencias altas (el puñetero hiss). Yo lo monté con resistencias y condensadores de montaje superficial (SMD), y te detallaría cómo lo he montado yo, pero seguro que a ti se te ocurre una forma más sencilla, como con las plaquitas de los footswitch (aún me escuece el orgullo, jajajaja ).

El ancho de banda (a -3dB, como me enseñaron en la escuela ), es de 146 Hz a 3000 Hz. La ganancia máxima es de 33 dB, y a 10 kHz tenemos +18,4 dB.

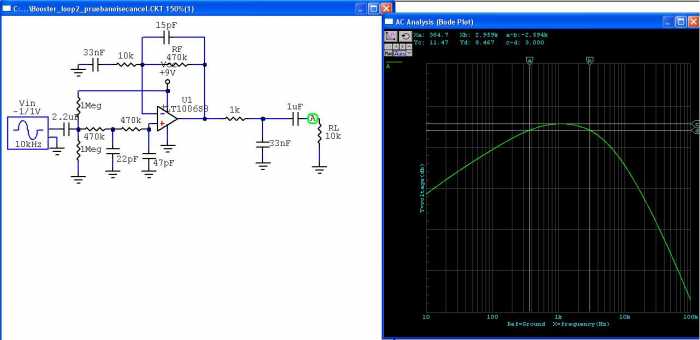

Lo que intentaré en estos días será bajar la ganancia a alta frecuencia. Para ello añadiré un filtro extra entre el Operacional y el filtro de salida:

Aquí el ancho de banda a -3 dB es de 370 Hz a 2700 Hz. Ganancia máxima de 31 dB y a 10 kHz tenemos menos de 9 dB.

El intento es comprobar si con esta bajada de 9 dB y pico a los 10kHz tenemos menos ruido en la salida. Lo que no tengo tan claro es si subir la frecuencia baja del ancho de banda de los 150 Hz originales a 370 Hz, porque me gustó el realce de las pruebas del otro día, pero si hay que volver atrás en ese punto se vuelve y arreando.

En principio pienso que la lógica de lo que comentas es buena y que la duda sobre la frecuencia de corte baja del filtro se resuelve de una forma...probando jejeje.

duda: por qué smd???

¿Por qué SMD? Pues porque los tenía por aquí
