Propuesta de pedal comunitario
No cambies, no cambies ... que ya llevo suelto.
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
Chulo, chulo....
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
- MakaPaka
- Autor del tema
- Fuera de línea
Hoy he dormido poco, eso es verdadANGELEITOR escribió: Quillo, tú no duermes. Eso tiene un cuerazo.
Chulo, chulo....
Resumen del pedal muñón:
www.rockandrollparamunones.com/pedal-mkpk
www.facebook.com/makapaka.munon
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
Mi material:
1.- Española - Alcántara "Gran Estudio"
2.- Eléctrica - Samick SG-450WR
3.- Acústica - Takamine GD30CE BLK
4.- Ampli Fender Mustang I V.2
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
Qué software utilizas para realizar esos diseños?
--
Guitar 1: Fender Stratocaster USA
Guitar 2: Epiphone AFD Les Paul Special II Slash
Guitar 3: Elec. Acust. Academy CA05
Ampli: BlackStar Válvulas
Ampli: Fender Mustang
Pedal: VOX Distortion DS-1
Batería: Millenium HD-100
www.caucapa.tk
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
Gracias otra vez gracias .
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
Aunke estés disfrutando como un niño..
Un saludo
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
- MakaPaka
- Autor del tema
- Fuera de línea
Capa, es Altium Designer, aunque Eagle (gratis, al menos alguna versión), y bastantes otros también generan vistas 3D.
Lo bueno de esta vista es que puedo importar (creo) el modelo 3D de la caja, que si no recuerdo mal Hammond la ha publicado en su web, y encontrar el sitio para la pila
Resumen del pedal muñón:
www.rockandrollparamunones.com/pedal-mkpk
www.facebook.com/makapaka.munon
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
- MakaPaka
- Autor del tema
- Fuera de línea
¡Y a tiro de piedra de casa!
Esta es la de 30x60, a 0,24€, pero quiero probar de 40x60, creo que también la tienen, porque la pila tendrá que ir en horizontal ya que de costado no entra por altura:
Eso naranja es una pieza de Lego para que no se caiga el "portapilas" en la foto
En cuanto haga el modelo 3D de los LED pongo un pantallazo del diseño con la caja. Ahí he visto la posibilidad de poner el portapilas por la tapa inferior, porque no me quedaba hueco en ningún lateral, y ya que se hace así, la propia contera y la placa harán que la pila no baile
Resumen del pedal muñón:
www.rockandrollparamunones.com/pedal-mkpk
www.facebook.com/makapaka.munon
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
- MakaPaka
- Autor del tema
- Fuera de línea

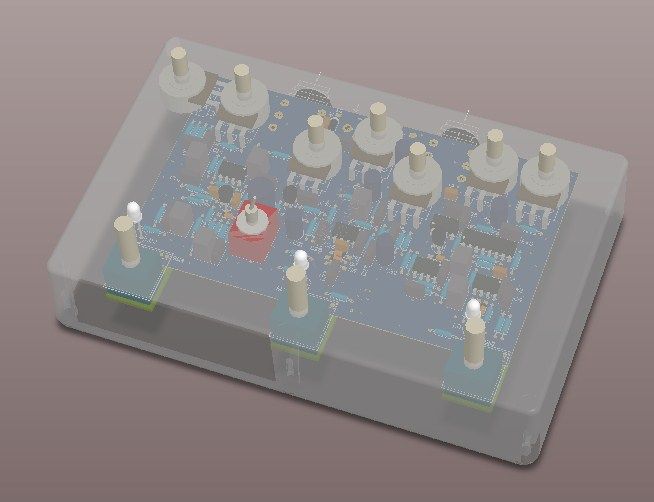

Creo que se pueden ver bastante bien los huecos que quedan para la pila: NINGUNOOOO!!

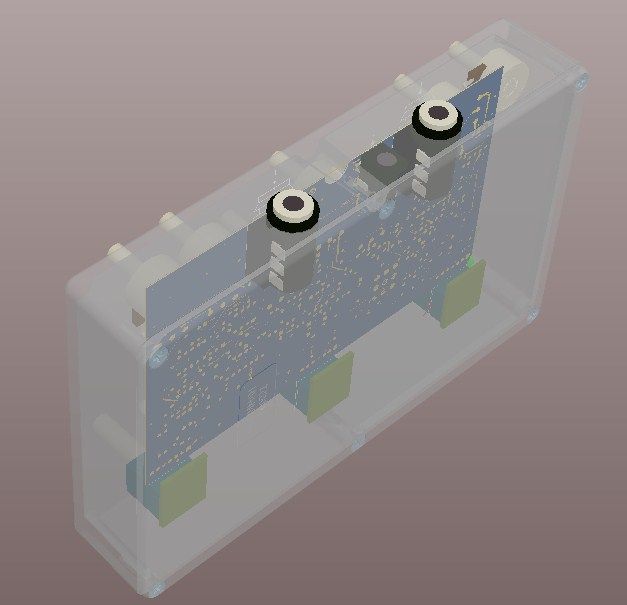

Pero la altura a la que queda la placa sí que será suficiente para que la pila quede debajo, en posición horizontal. Intentaré currarme un modelo 3D de la pila y lo cuadro por ahí debajo

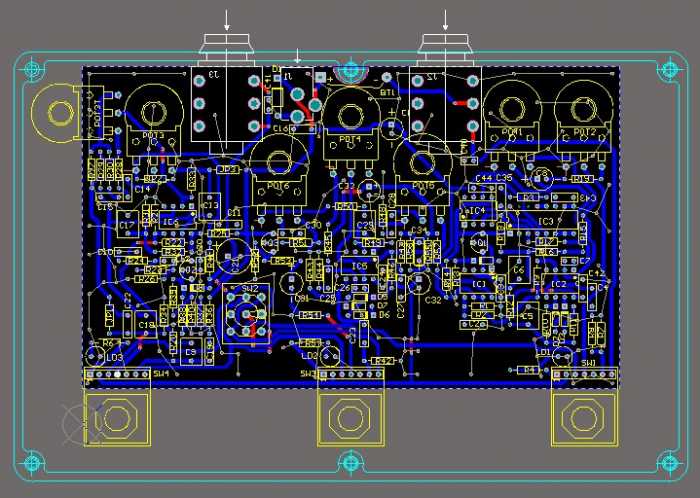

Al integrar el plano 2D ha surgido un detallito: el bocado que hay que hacer a la placa en la parte superior de la imagen siguiente, para salvar la torreta donde va el tornillo:
Y podéis ver también la distancia entre los tres interruptores de pedal: quedan a 6,5cm entre ellos. ¿Popdéis echar cuentas de si es espacio suficiente? Si no lo es, habrá que hacer placas más grandes (o sea, algo más caras), o hacer tres modelos de plaquita para el interruptor (o sea, conjunto algo más caro). Si pensáis que la distancia es poca, echo números.
