Propuesta de pedal comunitario

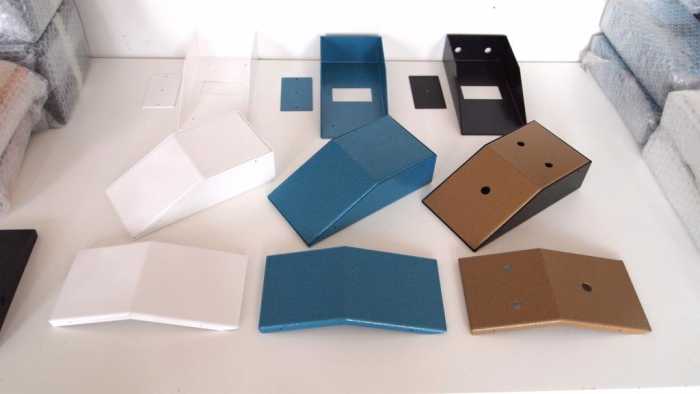

el otro dia vi estas cajas por el facebook y me moló la forma, que hace que el pedal sea reconocible na más verlo ...... lo dejo aquí como una anécdota más que nada y a riesgo de que Gonga se presente en Cádiz con su plegadora casera y me la incruste en el coco

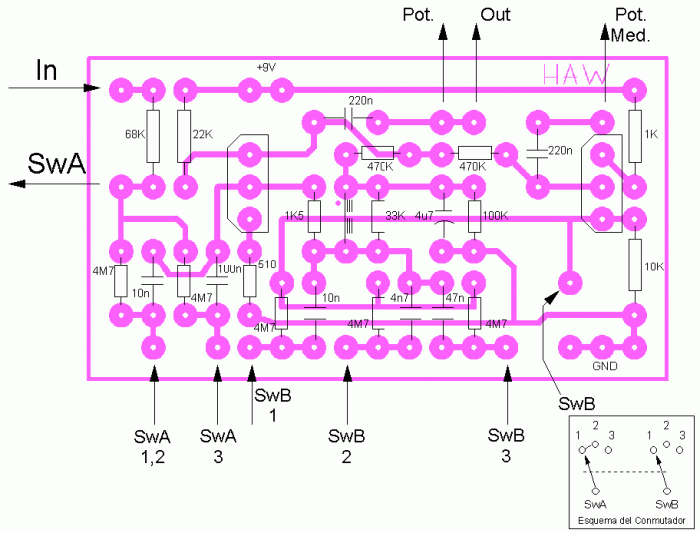

MakaPaka, yo no entiendo mucho de esto, pero en algún momento del proceso tendrás un grafico de este tipo no?


si es así y me lo puedes mandar te lo agradezco, que estoy con otra ida de olla .... jejejeje

Sí señor!!
Eso es el diseño de las pistas del circuito impreso. No hará falta que te lo envíe, todo lo que generemos se colgará aquí para quien lo quiera consultar.

(¿CNC? )

Iniciamos el finde con un descubrimiento: Me se fue la pinza
Resulta que equivoqué el valor de una resistencia del tube screamer, R16 en el esquema que hay en el post este .
La puse de 10K, como si no le hubiera quitado el transistor de buffer de la entrada, y para la configuración que elegí, debía ser de 470K o 510K.

¿Y a mí qué? Dirá el 90% de la audiencia. Pos ná, que esa es la resistencia de entrada que ve la guitarra, pobrecica ella. El resultado era que las señales se debilitan, y por alguna razón que ahora no vislumbro, eso afecta más a las frecuencias bajas (graves) que a los agudos.

'jate tú

¿Y a mí qué? Dirá el 80% de la audiencia. Pos ná, que ahora yo sí que estoy contento. Sigo la numeración de las otras pruebas:

1) Pasando la señal por el bypass (como la pregunta de control de los detectores de mentiras
www.dropbox.com/s/b4vnzilzurm9fdm/1_Bypass_stratomastil.wma sin efecto del efecto.

3) Con el Drive al 80% aprox en lineal. Debe corresponder a un 70% en logarítmico, y el tono al 50%:
www.dropbox.com/s/idm487q96nurvv2/3_Overdrive_stratomastil.wma

3b) Como ahora el control de tono ya es operativo, lo pongo al 75% agudo:
www.dropbox.com/s/3eiz5r6ebu4f56g/3b_Ove...ble_stratomastil.wma

Y lo mismito con la Les Paul (de Ociosu, como la strato. Ya me gustaría a mí tocar así!!! ):
6) Bypass para calibrar el oído:
www.dropbox.com/s/nmlrfqfdr39cbnf/6_Bypass_LPpuente.wma

8 ) Overdrive 80% y tono 50%:
www.dropbox.com/s/rg9dxsaf7ekmwad/8_Overdrive_LPpuente.wma

8b) Drive 80% y tono 75% agudo:
www.dropbox.com/s/iwk7hpwdjthwb55/8b_Ove...Trebble_LPpuente.wma

Venga a opinar y a levantar ese ánimo, que me da que esta vez sí que estamos donde queríamos

Gonga escribió: Pelukas!!!! Me pillas fuera, pero en cuanto llegue esta te voy a dar pero bien. Ja ja ja. No hombre es fácil de hacer esa caja, pero no vale para este caso. A no ser que algunos componentes se pongan fuera de la placa.
Makapaka, los gerber también los pondréis? Yo si tengo con....

Enviado desde mi LT18i usando Tapatalk 2

Hola!!
Mi idea es colgar, del área que yo domino:
- Esquema y diseño de la placa en pdf
- gerbers
- Lista de materiales
- Una pequeña guía de montaje (y ajuste si se terciara, que creo y espero que no será necesario)

Y del diseño mecánico, supongo que los planos, ¿no? Tú eres nuestro gurú, ¿cómo lo ves?

Eso empieza a sonar ya de muerte
eres un ``CRACK´´ MAKAPAKA

Un saludo

mostopinky escribió: Eso empieza a sonar ya de muerte
eres un ``CRACK´´ MAKAPAKA

Un saludo

Gracias!

Pero necesito que le saquéis fallos, o me pongo YA con el booster, que tiene pocos componentes pero a la vez tiene mucha miga!!

Yo solo te puedo decir que me gusta mucho como suena.. y que tengo ganas de escucharlo con el booster... enhorabuena por la paciencia de ponerse a repasar esquemas para dar con el fallo... estoy deseando que empieze el hilo de los MODs del pedal... te figuras a 40 personas que no teniamos ni idea de electronica trasteando en casa para sacarle ese sonido que tienes en la cabeza soldador en mano??

Si no es abusar ¿puedes hacer una prueba más de sonido, Maka? Con todo a tope, guarro al 100%, para poder comparar con las otras pruebas.

Gracias de antebrazo . Y perdón por el coñazo. Anda, un pareado

SaludoX

Hola Beodo,
El "Level" prefiero no subirlo más, porque sólo sube el volumen. Lo dejé como a un 60% (debe ser un 30 o 40% con un pote lo0garítmico), para que sonara más o menos al mismo volumen que el limpio original.
Así que en cuanto pueda haré tres grabaciones más, con el Drive a toa mecha y el tono en Graves, agudos y el tercero a la mitad, ¿hace?

Mentras tanto, mirad lo que ha encontrado Sergioxmc:
www.retroamplis.com/1590bb-tw
Medidas: 119x96x34mm
Precio, 6,8€ comprando una, 6€ comprando más de 25, y 5,50€ comprando 50 (sale más a cuenta comprar 50 a 5,5 que 48 a 6).

Así que, a falta de confirmación del presu de la opción a medida: Habemus cajam!!!

Eso sí, harán falta manos con habilidad al taladro para mecanizarlas.

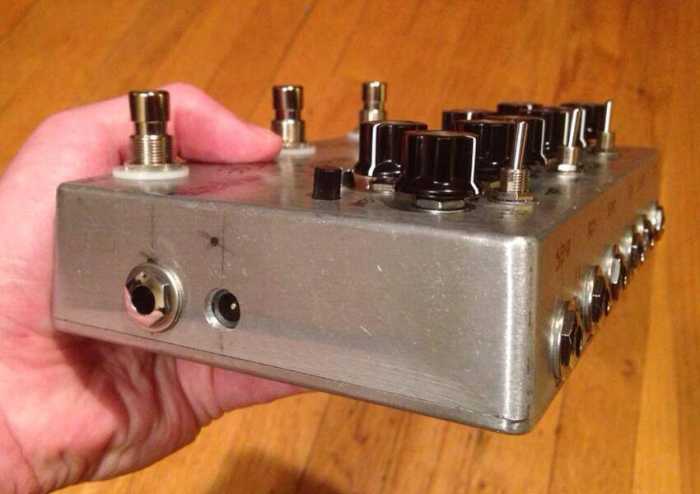

Ejemplo (no sé de dónde es, si no lo citaba ):
