Placa Previo Roland Cube 80XL

alma escribió: Ya se que esta suena a chufla, pero si todo el mundo se molestara tan solo un poco en ayudar a los demás, en hacerles la vida un poco mas sencilla, al final todo se volvería un "circulo vicioso" en el que sería muy cómoda la existencia.

Me alegro de que lo puedas arreglar y yo en tu lugar volvería a contactar con la persona que te ayudó para hacérselo saber, a todo el mundo le gusta que le feliciten por su trabajo y le alegren el día.

¡Bien dicho!

Lo que describes se suele llamar el "círculo virtuoso", en contraposición con el vicioso

Buenas tardes,

Primero, comentar algo al respecto de lo que comentaba el compañero Alma.
Este es el correo que le mande a la persona que me proporciono los datos de los diodos nada más recibir su contestación:

Buenas tardes,
MUCHISIMAS GRACIAS por tu contestación.
Eso voy a hacer.
Un saludo y MUCHAS GRACIAS de nuevo. Un placer dar con gente tan competente.


Hay que saber ser agradecido ...

Una cosa antes de empezar. En el post anterior dije:
Por cierto, he probado el ampli sin conectar la placa del previo, solo con la etapa de potencia, y funciona perfectamente..... Espero que mañana me funcione todo junto, previo y etapa.
Pues bien, lo que me funciona es conectar la guitarra o un MP3 a la entrada que tiene para mp3 y conectar los cascos a la salida de cascos, esto si funciona, pero al desconectar los cascos no sale sonido por el altavoz del ampli.

Ahora os cuento como va el tema, y pongo una foto de la parte de abajo de la placa.
He soldado todo, aparentemente está todo OK, pero no se enciende nada.
Creo que el problema es que no le llega corriente a la placa del previo, y me gustaría que me indicaras donde tendría que medir en los conectores CN1 o CN2, que son las fichas que vienen de la placa de la etapa de potencia a la placa del previo, para ver si llega corriente o no ... por cierto, a la placa del previo se supone que llega corriente continua, verdad????

Foto de la parte de abajo de la placa:

i1381.photobucket.com/albums/ah207/jagar...evio_zpst4qextby.jpg

La pista donde va soldado el Anado del diodo D6 la he tenido que reparar. Para probar si esta todo OK, he probado la continuidad desde los Anodos de los diodos D6,D7 y D8 al punto P1, y si hay continuidad.

La pista de la resistencia R1 tambien se ha reparado, y se ha probado la continuidad y está todo correcto.

Te pongo la foto anterior pero sin las indicaciones:

i1381.photobucket.com/albums/ah207/jagar...0009_zpscj9p0uax.jpg

Te pongo tambien la foto de como ha quedado la parte de arriba de la placa.
Los diodos los he soldado así porque tenía los justos, y he querido dejar alambre por si acaso los tuviera que volver a soldar ...

i1381.photobucket.com/albums/ah207/jagar...riba_zpslcc1ofec.jpg

Ahora voy a intentar ver cuales son los pines, en la placa de la etapa, que mandan voltaje a la placa del previo, y voy a quitar la placa de la etapa para ver si hay algo raro.
Ya me decis algo.

Todas las fotos están en:

s1381.photobucket.com/user/jagarrido2005...2080XL?sort=3&page=1

Un Saludo y muchas gracias por tu ayuda amigo ... que sepas que en sevilla tienes a un amigo que te invitara a una, dos ... muchas ... cervezas.

Ojo con esas cañas, que entonces no veo ni las pistas
A ver, varias cosas:
1- Esta placa no es la del previo sino el interfaz de usuario, con los botones, los potenciómetros, etc.

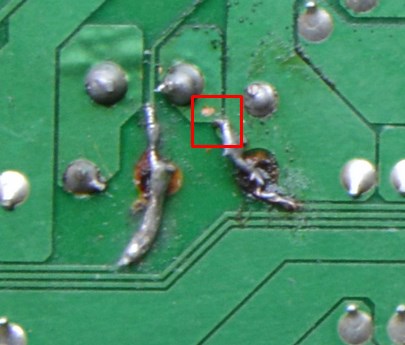

2- puede que hayas hecho un cortocircuito en este punto: me da la sensación de que la isla de la derecha no estaba conectada originalmente a la pista que voló y has reconstruido:

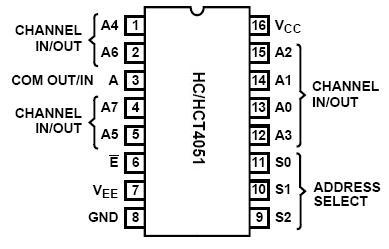

3- Puedes medir la tensión entre los pins 16 (Vcc) y 8 (GND) del chip marcado como 74HC4051. Aquí tienes el diagrama


Diría que el positivo de alimentación es el cable marrón del CN1, y masa parece el de al lado. Pero vaya, si quitas la alimentación puedes comprobarlo con la continuidad entre los pins 16 y 8 del chip que te digo.

En esta placa, salvo que se hayan petado alguno de los chips (que los encuentras en mouser.com), no parece quehaya cascado nada más.

A por la alimentación!!

Buenas tardes .... JODER TIO, que MAKINA eres .. Así quiero ser yo ..

Te cuento,
La placa se le llavé a un electrónico para que me la intentara reparar, pero no pudo, así que me la entrego al poco sin poder repararla.
Cuando ví la placa me di cuenta de que había unido la pista reparada que dices con la soldadura que hay en la isla de la derecha, seguramente creando un corto. Yo quite esa unión y la deje como está ahora.

He visto si hay continuidad entre la pista reparada y la soldadura de la isla, y NO HAY CONTINUIDAD, así que lo del corto está solucionado.

He comprobado continuidad (SIN CORRIENTE) entre los pines 16 y 8 del chip 4051, y no hay continuidad.
Está el chip malo entonces????

Puedo hacer más comprobaciones???? ... el otro chip, el BU2090 106 H38 puede estar al tambien???

Me espero a que me digas algo.

Muchas gracias otra vez.

Nonono, enre el 16 y el 8 no debe haber continuidad, sino la tensión de alimentación. Seguramente 5Voltios, pero podría ser algo más o menos (de 3.3V a 10V me los creería sin problemas para ese chip - lo conozco bien ).

Es decir, conecta esta placa a la fuente de alimentación, y mide la tensión con el negativo del tester en el pin 8 y el positivo en el 16. Si no hay una tensión decente (entre 3 y 10 Voltios), seguramente es la fuente la que está kaputt.

Se me acaba de ocurrir: antes que eso, mide los ohmios que te da entre esos dos pins. Si da menos de unos pocos kilo ohmios podría haber algún cortocircuito en algún punto entre alimentación y masa.

Buenas,
con la placa encima de mi mesa de trabajo, y desconectada de toda la corriente, la medición entre los pines 8 (pinza Comun Negra) y 16 (pinza roga) es de 0.9 Ohmios

Pum.

Pues ahora toca buscar el cortocircuito. No va a ser fácil, me temo. La parte buena es que esta placa está llena de puentes para distribuir la alimentación. Puedes ir quitando puentes para medir por separado cada zona, y restituyéndolos después.

Paciencia!

Maka! Siempre haciendo de las tuyas eh? Eres mi ídolo tronco, permanezco atento al desarrollo de la solución

jimmyherzios escribió: Maka! Siempre haciendo de las tuyas eh? Eres mi ídolo tronco, permanezco atento al desarrollo de la solución

Ya sabes, por las venas me corren armoniosamente los electrones y la horchata

Con la placa conectada y el ampli encendido, las medidas son las siguientes:

- PIN 8 (negra) y PIN 16 (roja): 0 voltios, nada de corriente
- PIN 8 (negra) y PIN 16 (roja): 0.7 Ohmios

Alguna pista de como hacerlo, por donde empezar o que buscar????

Me da apuro tela ser tan plasta ... pero veo que tu eres de los que ayuda ...
