Propuesta de pedal comunitario

ociosu escribió: Yo lo que propongo es que a los que lo estáis diseñando, y a los que intervengan en montaje os salga gratis... Es lo menos...
Al final seréis 3 o 4.
Se divide entre todos y tocamos a 2 - 3 euros.

Qué menos...

Es lo minimo que podemos hacer! por otra parte no habria problema en montar algunos pedalillos si fuera necesario o hacer de receptor en la zona de Madrid o Segovia. No es que sea un hacha pero todo sea por ayudaros en esta Macrotarea!!

Ok jimmy, yo de momento te apunto en montaje. Gracias!

Dreco, hice las primeras pruebas y al oído parece que mejora bastante, pero antes de sacarlo a la luz quiero comprobarlo bien y estudiar un poco más que no haya efectos no deseados (saturaciones, longevidad...)

---

munon3fxmojotank.tk

Gracias Makapaka un placer poder ayudar en lo que sea!

He estado escuchando detenidamente todas las demos de Audio y he de decir que todas valen para hacer un pedal, aunque hay que escoger las mejores y es por eso que como dicen los compañeros en algunos comentarios mas atras, yo tambien apoyo la decision de recurrir al "consejo de sabios" porque no tengo la menor duda que dejaran muy alto el liston!!

P.D: Quiero expresar el orgullo de poder pertenecer a una comunidad como esta, con actividades increibles y lo que es mas, personas/muñones increibles.
Un saludo enorme a todos los que lo haceis posible.

jimmyherzios escribió: Quiero expresar el orgullo de poder pertenecer a una comunidad como esta, con actividades increibles y lo que es mas, personas/muñones increibles.
Un saludo enorme a todos los que lo haceis posible.

+1

Buenas noches!
Por fin están las muestras del compresor prometidas. He tuneado el circuito en el sitio en que me parece más lógico para conseguir más compresión, aunque en los hilos en que se habla del 'parato (Engineer's thumb) ni siquiera se menciona que por aquí se pueda toquetear.

Pero dentro de unos límites, se puede Hay que controlar que la corriente de "setting" del LM13700 no suba más de 2 mA para no cargárnoslo, y para eso la amplitud de la señal no debe superar los 4Vpp en el diseño original, y con la modificación que le he hecho, la amplitud de entrada debe mantenerse por debajo de 1.88Vpp. Esto no debe ser un problema porque en nuestro pedal, el compresor será el primero y recibirá directamente la señal de las pastillas. Unas Humbuckers darán sustos de unos 1,5Vpp como mucho, excepto algunas pastillas especiales (activas y otras), para las cuales pondremos unos dioditos que limiten la amplitud de la señal si al usuario le da por subir el volumen hasta el infinito y más allá

Total, que he subido unas cuantas grabaciones del asunto, con el mando de "Ratio" a diferentes niveles, e igualando en Audacity el volumen de la primera parte, para que se vea bien el efecto en la segunda:

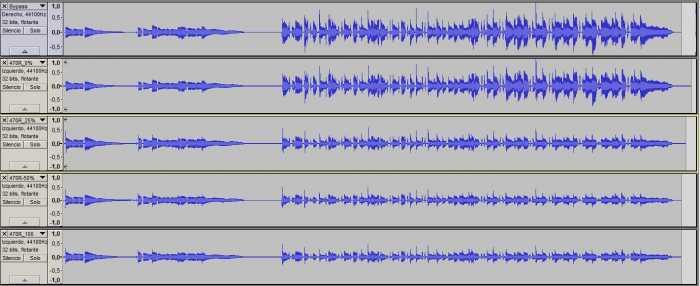

En la imagen están todas etiquetadas como "470R", porque... esteeee... pues porque hay una resistencia clave que baja de 1K a 470R (ohms) y además en el nombre de cada una podéis ver el porcentaje de "Ratio" que le he aplicado:

- Bypass: pues eso, el switch más pallá que pacá
www.dropbox.com/s/l4xaejmcpfm91fw/Compresor_Bypass.mp3

- 0%, que sale calcao al Bypass (un detallazo por su parte )
www.dropbox.com/s/64jkvce2v2ho80t/Compresor_0%25.mp3

- 25%, en que se ve cómo se iguala un poco el volumen general
www.dropbox.com/s/ehn9s390amzbbig/Compresor_25%25.mp3

- 50%, más exagerado
www.dropbox.com/s/0utsx5rfsc557tk/Compresor_50%25.mp3

- 100%, aún más. Creo que la parte de más volumen original queda incluso atenuada!!
www.dropbox.com/s/eyz125mj9k9yynv/Compresor_100%25.mp3

La pregunta ahora es: ¿es suficiente compresión? ¿O aún queréis más, bestias insaciables?

Saludetes!

PD: cuando decidamos si el compresor se queda así, comenzaré a publicar esquemas

MakaPaca, me parece que el archivo del 0% y el del 25% es el mismo

dreco2000 escribió: MakaPaca, me parece que el archivo del 0% y el del 25% es el mismo

Otia

Ahora mismo lo corrijo, gracias!!

Gran trabajo compañero como siempre esto empieza a sonar genial.
Como siempre gracias por tu esfuerzo y constancia en el proyecto,
espero que el pedal lleve tu firma en una esquina como creador del pedal
a si como los cuadros en los museos van firmados.De esta te vamos
a nonbrar como MUÑON VIP

Un saludo

Yo en el tema de la compresión no soy apto para opinar con criterio, pero no puedo dejar de mostrar mi admiración y gratitud por el pedazo de trabajo que os estais pegando, MakaPaka al frente y el resto en la sombra ....

"gran aplauso"

mostopinky escribió: espero que el pedal lleve tu firma en una esquina como creador del pedal

Crear, crear, sólo he creado el booster de AO. Tanto el overdrive (apaño de Tube Screamer) como el compresor (tuneo del Engineer's Thumb), son básicamente diseños de otros.

Los he modificado como yo creo que funcionarán mejor, lo admito, así que algo mío llevan, pero no son creaciones mías.

Por eso me alegra que el booster con AO sea el favorito. Ese sí es mío

Y hay por ahí unas pruebecillas del booster que quiero que escuche wenayerba, con unas ideas mías tuneadas por sergioxmc, que creo que van a gustar bastante.

Pero eso será... después de la publicidad!!!
