Montaje de MKPK 3FX (Dudas de montaje)

Hola muñones!

Este fin de semana he podido tomar medidas de los operacionales con el tester. No me ha dado tiempo a mas... creo que si que hay algún que otro valor raro... tendré que comprobar tooodos los componentes a conciencia.

En cuanto al tema del jack DC, se me ha ocurrido que sé por donde pueden ir los tiros: me da que la rosca del jack hace corto al estar en contacto con la caja...

La verdad que me estoy empezando a agobiar con el tema... me cuestiono si seré capaz de dejarlos bien...

Un saludo!

No desfallezcas!!!

Frantok escribió: Hola muñones!

Este fin de semana he podido tomar medidas de los operacionales con el tester. No me ha dado tiempo a mas... creo que si que hay algún que otro valor raro... tendré que comprobar tooodos los componentes a conciencia.

En cuanto al tema del jack DC, se me ha ocurrido que sé por donde pueden ir los tiros: me da que la rosca del jack hace corto al estar en contacto con la caja...

La verdad que me estoy empezando a agobiar con el tema... me cuestiono si seré capaz de dejarlos bien...

Un saludo!

Toma ya trabajo concienzudo!!
Me lo miro esta noche en casa y te cuento. De entrada no veo nada flagrante, pero quiero comprobar por qué las tensiones de los pins 1, 2 y 3 por un lado, y 5, 6 y 7 por otro no son tan iguales como preveía.

Bueno, pues como te decía antes (hoy), no hay nada especial en esas tensiones y como te decía antes (el otro día), sólo veríamos algo en esas tensiones DC si fuera muy grave.
Ya que las tienes numeradas, ¿cuál de las tres placas te da un sonido peor?

Frantok escribió: 4.- noto un sonido tipo "clonc!" fuerte que sale del ampli al pisar los footswitch sin estar tocando. Es decir, antes de empezar a tocar pisar el switch y hace un ruido muy fuerte. Después, ya en marcha con el ruido de la guitarra no se llega a apreciar, pero quería saber si es normal...

Me dejé esta duda. Lo acabo de comprobar con mi pedal, y sí se oye un pequeño "pop" al activar cada efecto, pero se nota sobre todo cuando activo el compresor. Con el overdrive y el booster es mucho menor, he tenido que ponerme los cascos y el volumen a toda leche para apreciarlo, pero igual tú trabajas normalmente así. Como dicen los yanquis, "your mileage may vary"

El compresor está detectando 0V de señal, por lo que el chiquillo está intentando amplificar a saco para que se oiga algo, por eso el más mínimo ruidito que entre se oye más que si hay una señal, de la potencia que sea.

EDITO (di a "enviar" demasiado rápido): Con pedales True-bypass suele escucharse este "pop" suavecito. Con pedales tipo Boss, que el Bypass es con buffer interno, no se oye (lo he probado, jeje).

Muy buenas compañeros, soy Iñaki (me presento aquí ya que no sé si hay un sitio específico para ello), acabo de construir dos MKPK y la verdad, suenan de vicio!!! Qué maravilla!!

Antes de nada, agradecer a Benito y a Sergio su labor (por ser con los que he tratado para poder construirlos) y a todos los demás implicados por llevar a cabo un proyecto tan completo y bonito.

Ahora estaba con la intención de hacerle a uno de los pedales la mod OD, pero no encuentro ningún diagrama o dibujillo en el que venga explicado cómo hay que cablear los diodos con el conmutador. ¿Hay algún diagrama o foto en el que se pueda ver cómo se hace esta mod?

Muchas gracias de antemano.

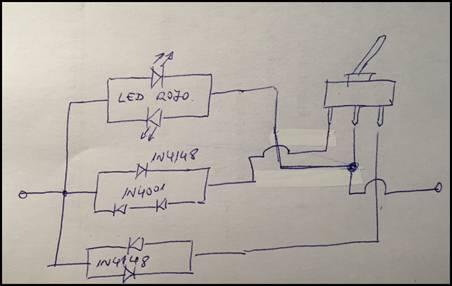

Buenas Iñaki, a ver si te apañas con esto.

Los 2 terminales corresponden con cátodo de D7 y ánodo de D6.

Puedes montar las 3 configuraciones en una plaquita aparte y cablear entre conmutador y placa.
También cabe la posibilidad de colocar los leds en la placa y las otras 2 configuraciones en la plaquita auxiliar.

Saludos.

Mucha gracias.

No entendía cómo hacerlo sin dejar uno de los circuitos conectado. Ahora veo que el circuito de los LED, en realidad no se desconecta en ningún momento.

Mañana mismo lo intento.

Saludos.

Eeso. Como los Leds se ponen en marcha con voltajes más altos que las otras combinaciones, cuando las conectas la tensión no llega al nivel que necesitan los Leds, así que no actúan.

Gracias Sergio, no encontraba el diagrama

Bueno, pues así he dejado los dos que he fabricado. Las cajas en crudo y con los mandos de distinto color.

P.d. Mi primer mensaje desde Tapatalk, no sé si se verá la foto

Enviado desde mi Redmi Note 3 mediante Tapatalk
