Montaje de MKPK 3FX (Dudas de montaje)

Artistaaaa!!

Me encanta ese rollo industrial que le da, te felicito zippo!

"Ensayar es de cobardes" Proverbio punk

Genial! Ahora a cascarle duro!


Enviado desde mi iPhone utilizando Tapatalk

Buenas noches! Tengo el pedal casi listo y me faltan un par de cosas.

Primero agradecer el gran esfuerzo de los que hicieron el proyecto posible!

Empiezo, a la hora de soldar los pulsadores, estos no me encajan a las plaquitas pequeñas, por tanto tendre que soldarlo con cables. Utilizo las plaquitas igualmente? Los cables a soldar tienen algun orden?


La segunda duda son los jacks. Los he comprado por mi cuenta y viene el jack pelado. Por tanto solo puedo soldar un par de cables, pero en la placa vienen 6 orificios, que segun las fotos parece que es para una especie de estructura. Donde deberia de soldar los dos cables?

Igualmente me pasa con el jack dc. No se muy bien donde soldar cada uno de los tres cables.

Dadme un poco de luz sobre el tema por favor!!!


Gracias de antemano. Espero estar dentro de poco dandole cera!

Hola Berto, publica fotos de los elementos que no te cuadran, a ver si conseguimos encajarlos.

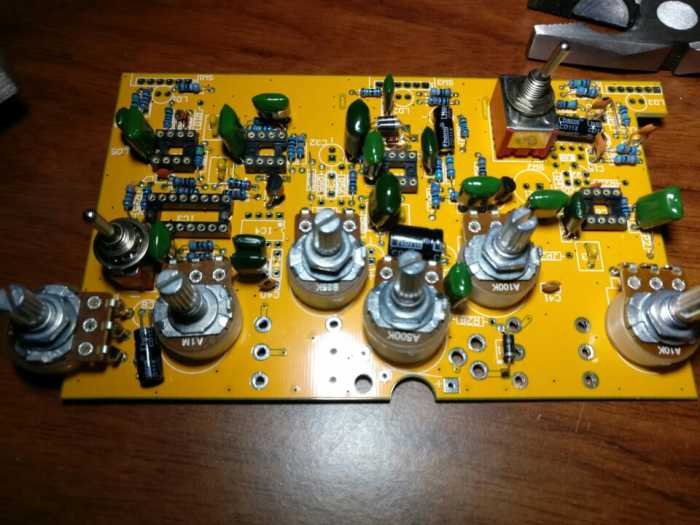

Dejo por aqui el material q decia antes

Que peligro tienen esos jacks en el interior de una carcasa metalica....

"Ensayar es de cobardes" Proverbio punk

Así a bote pronto y con el susto se me ocurre preguntarte... ¿y si compras los buenos?

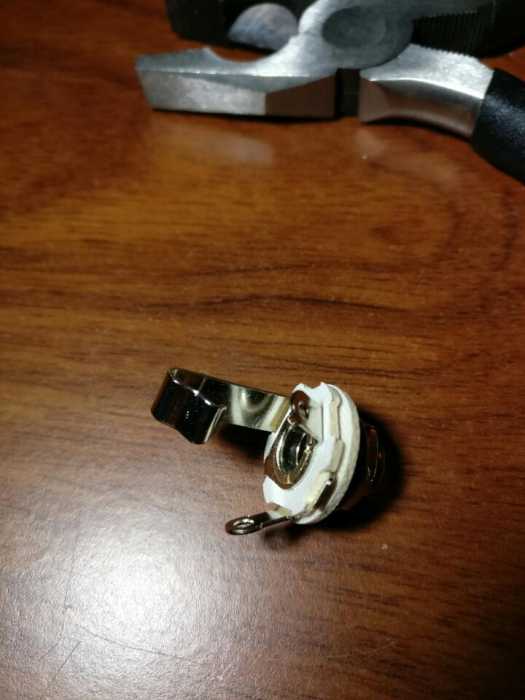

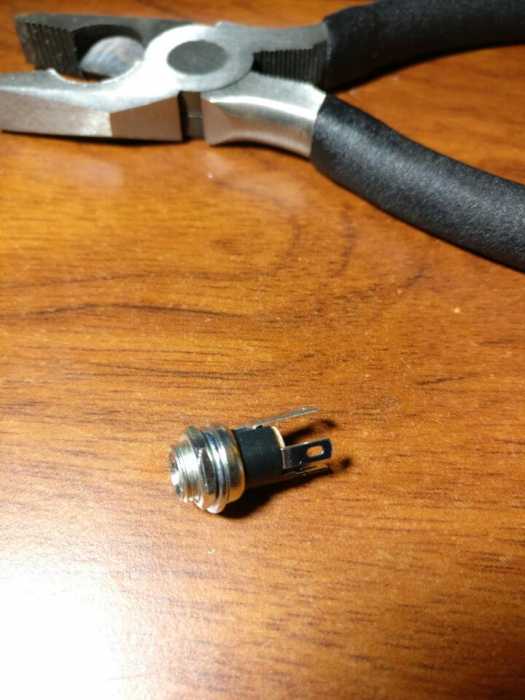

Se pueden apañar los footswitch, los jacks y el conector de DC, pero ninguno es para soldar en placa, y explicarlo puede ser toda una odisea

En tayda te costará unos 10$ más el envío, 9$ los footswitches (SKU de Tayda A-1842), 1$ los jacks de señal (SKU A-1122) y 0,2$ el de DC (A-4118).

Si el ansia te puede... a ver si conseguimos explicártelo. ¿Tienes tester?

A priori no tengo tester, pero podria conseguir uno seguramente

Bueno, pues vamos allá.

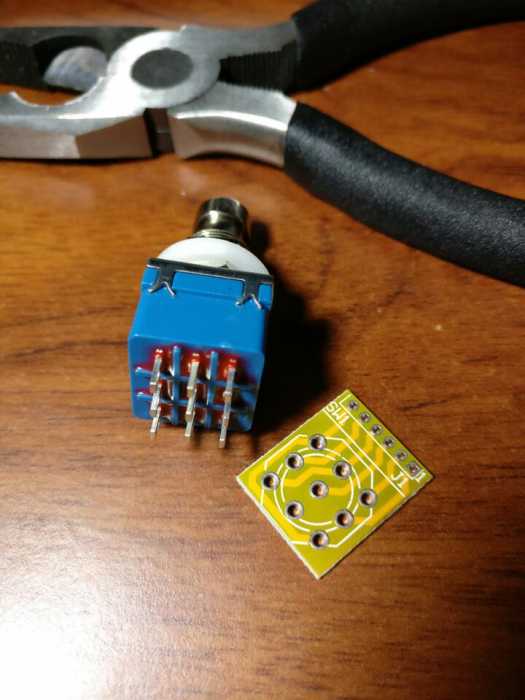

Los footswitch son los más fáciles: con un alicate fino de corte, corta un lateral de cada argollita de los pins para dejarlos puntiagudos, para introducirlos en las plaquitas. Córtalos todos del mismo lado para que te encajen los pins en los agujeros de las placas.
Ojo al orientar las miniplacas: las pistas de cobre van en el lado de las soldaduras. Si las pones mirando hacia arriba tendrás que desoldar y rehacerlo bien: mal negocio.

Si ya tienes la caja taladrada, los agujeros de los footswitches no te coincidirán si sueldas sus placas con tira de pins a la placa grande. Usa cables para esta tarea.
